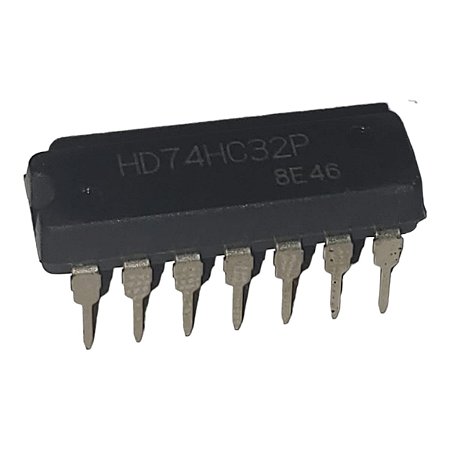

Circuito Integrado HD74HC32P DIP-14 Renesas

Código: 273
R$ 0,44 R$ 0,39
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 8 unidades
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

O HD74HC32P é um circuito integrado da Renesas Electronics, encapsulado em um pacote DIP-14. Este dispositivo é um membro da família de circuitos integrados de alta velocidade HC (High-speed CMOS), que oferece melhor desempenho em comparação com os dispositivos CMOS tradicionais. O HD74HC32P é um quadruplo porta OR de duas entradas, o que significa que ele contém quatro portas OR independentes, cada uma com duas entradas.

### Descrição Geral:
O HD74HC32P é um circuito integrado que implementa portas OR de duas entradas em tecnologia CMOS de alta velocidade. É projetado para operar em uma ampla faixa de tensões e oferece baixos consumos de energia, juntamente com alta velocidade de operação. Este CI é encapsulado em um pacote DIP-14, o que facilita sua montagem em placas de circuito impresso (PCBs).

### Especificações Técnicas:
- **Encapsulamento:** DIP-14 (Dual In-line Package com 14 pinos), adequado para montagem em PCBs padrão.
- **Família Lógica:** HC (High-speed CMOS).
- **Função Lógica:** Quatro portas OR de duas entradas.
- **Tensão de Operação:** 2V a 6V, com operação típica a 5V.
- **Consumo de Energia:** Baixo consumo de energia devido à tecnologia CMOS.
- **Tempo de Propagação:** Máximo de aproximadamente 9 ns a 5V.
- **Corrente de Saída:** Cada saída pode fornecer ou consumir até 25 mA.
- **Impedância de Entrada:** Alta impedância de entrada, minimizando o consumo de corrente de entrada.

### Pinagem:
1. **GND:** Terra
2. **Entrada A da Porta 1**
3. **Entrada B da Porta 1**
4. **Saída da Porta 1**
5. **Entrada A da Porta 2**
6. **Entrada B da Porta 2**
7. **Saída da Porta 2**
8. **Entrada A da Porta 3**
9. **Entrada B da Porta 3**
10. **Saída da Porta 3**
11. **Entrada A da Porta 4**
12. **Entrada B da Porta 4**
13. **Saída da Porta 4**
14. **Vcc:** Tensão de alimentação

### Funcionalidade:
Cada porta OR no HD74HC32P realiza a operação lógica OR, onde a saída é alta (1) se qualquer uma das entradas for alta (1). A expressão lógica para a saída \(Y\) de uma porta OR com entradas \(A\) e \(B\) é:
\[ Y = A + B \]
onde o sinal "+" representa a operação lógica OR.

### Aplicações Típicas:
- **Lógica Digital:** Implementação de funções lógicas básicas em sistemas digitais.
- **Controle de Sinal:** Combinação de sinais de controle em circuitos eletrônicos.
- **Eletrônica de Consumo:** Aplicações em dispositivos como televisores, aparelhos de som e eletrodomésticos.
- **Computação e Comunicação:** Uso em sistemas de computação e comunicação para realizar operações lógicas essenciais.
- **Prototipagem e Desenvolvimento:** Ideal para uso em placas de desenvolvimento e prototipagem devido à facilidade de integração e utilização.

### Benefícios:
- **Alta Velocidade:** Operação rápida, adequada para aplicações de alta frequência.
- **Baixo Consumo de Energia:** Ideal para dispositivos alimentados por bateria e aplicações sensíveis ao consumo de energia.
- **Compatibilidade:** Pode ser facilmente integrado com outros dispositivos lógicos CMOS e TTL.
- **Facilidade de Uso:** O encapsulamento DIP-14 facilita a manipulação e soldagem manual, além de ser compatível com soquetes padrão para fácil substituição e prototipagem.

O HD74HC32P da Renesas é uma escolha confiável e eficiente para diversas aplicações de lógica digital, oferecendo alta velocidade e baixo consumo de energia em um pacote conveniente e amplamente utilizado.
