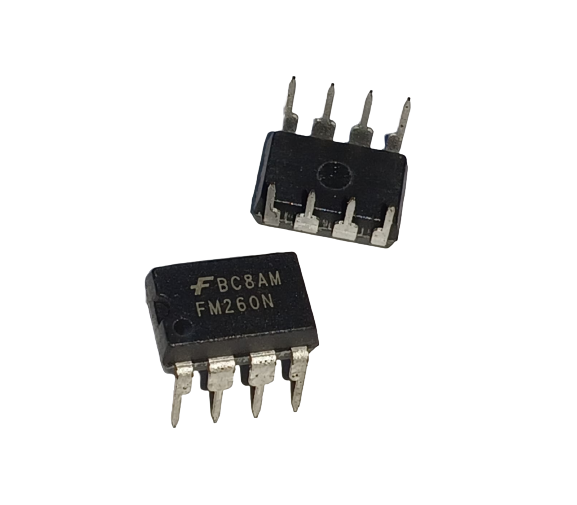

O **FSFM260N** é um circuito integrado controlador PWM (Pulse Width Modulation) especialmente projetado para aplicações em fontes de alimentação chaveadas de alta eficiência. Fabricado pela Fairchild Semiconductor, este CI é encapsulado em um formato DIP-8 e integra diversas funções necessárias para o controle de fontes de alimentação com topologias flyback.
### Principais características:
- **Tipo:** Controlador PWM integrado para fontes de alimentação chaveadas
- **Encapsulamento:** DIP-8
- **Tensão de operação:** 9V a 20V
- **Corrente de saída:** Capaz de fornecer até 2A de corrente de gate para o MOSFET de potência
- **Frequência de operação:** 67 kHz (fixa)
- **Proteções integradas:**
- Proteção contra sobrecarga (OLP)
- Proteção contra sobreaquecimento (OTP)
- Proteção contra subtensão (UVLO)
- Proteção contra curto-circuito (SCP)
- **Desligamento automático:** Função de desligamento automático em caso de falhas graves para proteger o circuito.
- **Aplicações com MOSFET interno:** Contém um MOSFET de potência interno otimizado para operação em modo flyback, o que simplifica o design da fonte de alimentação.
### Aplicações típicas:
- **Fontes de alimentação chaveadas:** Usado em fontes de alimentação de modo flyback para dispositivos eletrônicos como TVs, monitores, carregadores e adaptadores.
- **Fontes de alimentação AC-DC:** Para conversão eficiente de energia em dispositivos de consumo e industriais.
- **Conversores DC-DC:** Em sistemas que exigem isolamento galvânico e alta eficiência.
O **FSFM260N** é uma solução integrada que simplifica o design de fontes de alimentação chaveadas, oferecendo alta eficiência, robustez e diversas proteções internas para garantir a segurança e a confiabilidade do circuito. Ele é uma escolha popular em aplicações onde o espaço e a simplicidade do design são fundamentais.
