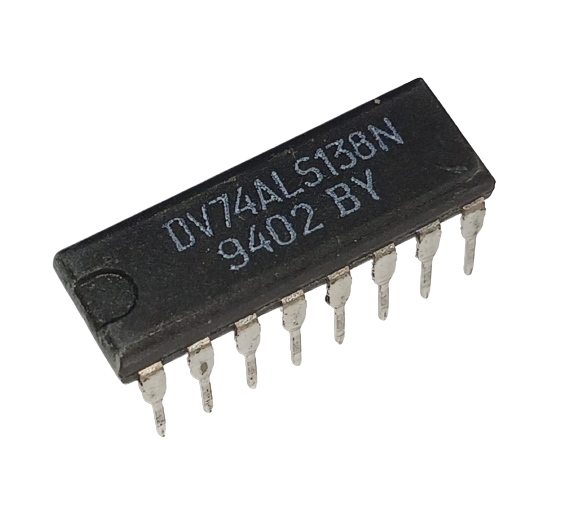

O **Circuito Integrado DV74ALS138N** da **Texas Instruments** é um **decodificador/demultiplexador de 3 para 8 linhas**, encapsulado no formato **DIP-16**. Ele faz parte da família **ALS** (Advanced Low Power Schottky), que oferece menor consumo de energia e alta velocidade.
### Especificações principais:
- **Modelo**: DV74ALS138N
- **Encapsulamento**: DIP-16 (Dual In-line Package com 16 pinos)
- **Tipo**: Decodificador/Demultiplexador de 3 para 8 linhas
- **Tensão de operação**: 4,75V a 5,25V
- **Corrente de saída**: Máximo de 24mA
- **Tempo de propagação**: Tipicamente 12ns
- **Temperatura de operação**: 0°C a 70°C
### Características:
- **3 entradas binárias**: Utilizadas para selecionar uma das 8 saídas.
- **8 saídas independentes**: Somente uma das saídas será ativada por vez, dependendo das entradas.
- **Entradas de controle**: Possui três entradas de controle que permitem habilitar ou desabilitar o dispositivo.
- **G1**: Habilitação ativa em nível alto
- **G2A e G2B**: Habilitação ativa em nível baixo
- **Alta velocidade**: Pertencente à família **ALS**, oferecendo tempos de resposta rápidos com baixo consumo de energia.
- **Baixo consumo de potência**: Apropriado para aplicações onde a eficiência energética é necessária.
### Aplicações:
- **Seleção de linha de memória**: Usado para decodificar endereços em sistemas de memória.
- **Decodificação de instruções**: Em sistemas digitais, para decodificar instruções ou sinais.
- **Demultiplexação de dados**: Para direcionar um sinal de controle a uma das várias saídas.
- **Roteamento de sinais**: Em sistemas digitais que necessitam de controle de múltiplas saídas com base em um pequeno número de sinais de controle.
O **DV74ALS138N** é amplamente utilizado em projetos de eletrônica digital, especialmente em sistemas de decodificação e seleção de linhas, devido à sua capacidade de oferecer controle preciso e eficiente com baixíssimo consumo de energia.
