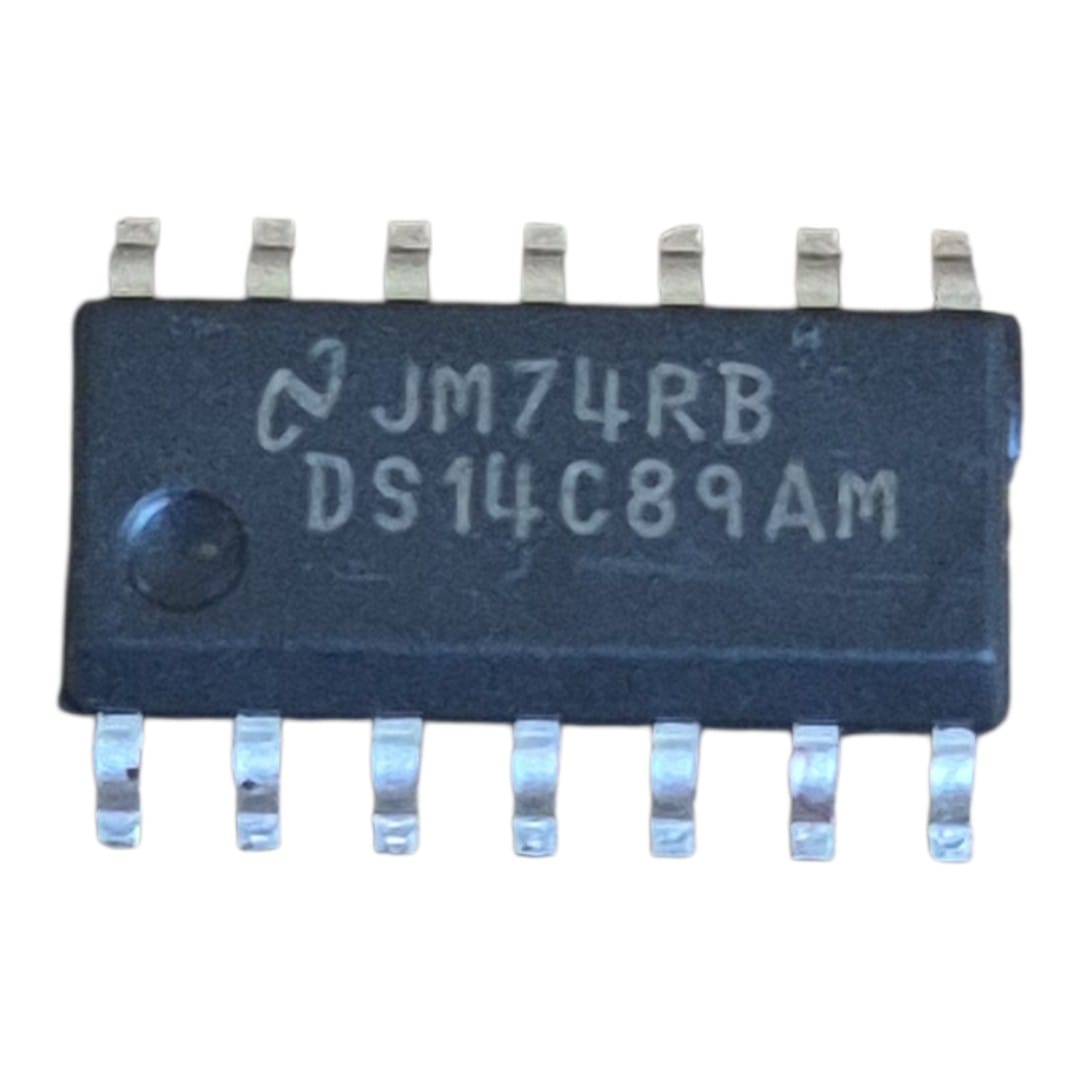

O DS14C89AMX é um driver de linha diferencial fabricado pela National Semiconductor (agora parte da Texas Instruments). Este circuito integrado é usado principalmente em aplicações de comunicação de dados que requerem transmissão diferencial, como em interfaces RS-485 e RS-422. Ele é projetado para fornecer alta velocidade e baixo consumo de energia, garantindo uma transmissão de dados confiável e eficiente.
### Principais Características:
- **Pacote**: SOIC-14 (Small Outline Integrated Circuit)
- **Fabricante**: National Semiconductor (Texas Instruments)
- **Modelo**: DS14C89AMX
- **Função**: Driver de linha diferencial
### Especificações Técnicas:
- **Tensão de Operação**: 4.5V a 5.5V
- **Corrente de Operação**: Baixa corrente de operação, ideal para aplicações que requerem eficiência energética
- **Taxa de Transferência**: Alta velocidade de operação, suportando taxas de transferência de até 10 Mbps
- **Saídas Diferenciais**: Suporta transmissão diferencial, melhorando a imunidade ao ruído e a integridade do sinal
- **Temperatura de Operação**: -40°C a +85°C, adequado para uma ampla faixa de condições ambientais
### Pinagem:
- **Pinos**: 14 pinos
- Pino 1: GND (Terra)
- Pino 2: Entrada A
- Pino 3: Entrada B
- Pino 4: Entrada C
- Pino 5: Entrada D
- Pino 6: Saída não-invertida D
- Pino 7: Saída invertida D
- Pino 8: Saída não-invertida C
- Pino 9: Saída invertida C
- Pino 10: Saída não-invertida B
- Pino 11: Saída invertida B
- Pino 12: Saída não-invertida A
- Pino 13: Saída invertida A
- Pino 14: Vcc (Alimentação)
### Aplicações:
- Interfaces RS-485 e RS-422
- Sistemas de comunicação de dados
- Redes industriais
- Automação e controle industrial
- Transmissão de dados em ambientes ruidosos
### Benefícios:
- **Desempenho**: Alta velocidade de operação, suportando taxas de transferência rápidas e garantindo transmissão eficiente de dados.
- **Confiabilidade**: Fabricado pela National Semiconductor (Texas Instruments), uma marca reconhecida pela alta qualidade e desempenho de seus componentes.
- **Eficiência Energética**: Baixa corrente de operação, ideal para aplicações que exigem eficiência energética.
- **Imunidade ao Ruído**: A transmissão diferencial melhora a imunidade ao ruído e a integridade do sinal, garantindo uma comunicação confiável mesmo em ambientes ruidosos.
### Notas Importantes:
- **Instalação**: A instalação do DS14C89AMX requer técnicas de montagem em superfície (SMT). Certifique-se de seguir as diretrizes de soldagem e inspeção para garantir uma conexão adequada.
- **Compatibilidade**: Verifique a compatibilidade do DS14C89AMX com os outros componentes do sistema, especialmente em relação à tensão de operação e interfaces de comunicação.
Este driver de linha diferencial é uma solução robusta e eficiente para transmissão de dados em interfaces RS-485 e RS-422, oferecendo alta velocidade, confiabilidade e eficiência energética. Se precisar de mais informações ou assistência sobre a implementação deste componente em seu projeto, estou à disposição para ajudar!
