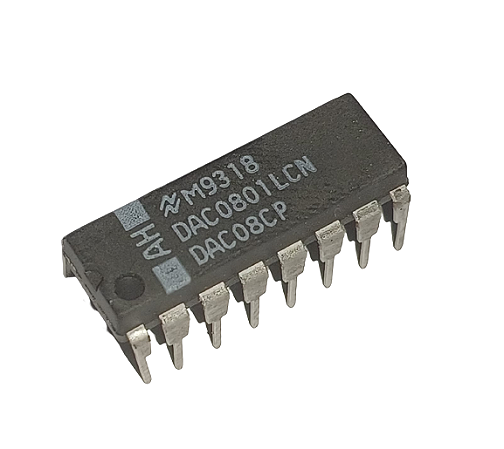

O **DAC0801LCN** é um **conversor digital para analógico (DAC)** de 8 bits fabricado pela **National Semiconductor** (agora parte da Texas Instruments). Ele é usado para converter sinais digitais em sinais analógicos, comumente em aplicações de áudio, controle de tensão, e sistemas de medição.
### Especificações Técnicas:
- **Modelo**: DAC0801LCN
- **Tipo**: DAC (Conversor Digital para Analógico) de 8 bits
- **Encapsulamento**: DIP-16 (Dual Inline Package com 16 pinos)
- **Resolução**: 8 bits
- **Tensão de Alimentação (Vcc)**: +5V a +15V
- **Corrente de Saída**: Até 5mA
- **Precisão**: 8 bits (com 256 níveis de resolução)
- **Tempo de Estabilização (Settling Time)**: Tipicamente 150 ns
- **Saída**: Corrente (requere um resistor externo para gerar tensão)
- **Modo de Conversão**: Digital para Analógico (DAC)
- **Temperatura de Operação**: 0°C a +70°C (comercial)
### Características:
- **8 Bits de Resolução**: Com uma resolução de 8 bits, ele pode produzir 256 níveis diferentes de saída analógica.
- **Saída de Corrente**: A saída é em corrente, o que significa que é necessário um resistor externo para converter a corrente em uma tensão proporcional.
- **Compatível com Interfaces Digitais**: O DAC0801LCN pode ser facilmente conectado a microprocessadores ou microcontroladores que fornecem dados digitais.
- **Tempo de Estabilização Rápido**: Com um tempo de estabilização de apenas 150 ns, ele é adequado para aplicações que exigem rápida conversão D/A.
- **Baixa Potência**: Funciona com tensões de alimentação tão baixas quanto 5V, tornando-o eficiente em termos de energia.
### Aplicações Comuns:
- **Conversão de Áudio**: Usado em sistemas de áudio onde é necessário converter sinais digitais (como os gerados por um microcontrolador) em sinais analógicos.
- **Controle de Tensão**: Em sistemas de controle, como fontes de alimentação reguladas, onde uma saída de tensão precisa ser ajustada com precisão.
- **Instrumentação e Medição**: Utilizado em sistemas que requerem conversão digital para analógico para controlar dispositivos, como osciloscópios e voltímetros.
- **Geradores de Forma de Onda**: Pode ser usado para gerar formas de onda analógicas complexas a partir de dados digitais, útil em sintetizadores de áudio e equipamentos de teste.
### Pinagem (DIP-16):
1. **DB0**: Bit menos significativo do dado digital (LSB)
2. **DB1**: Bit 1 do dado digital
3. **DB2**: Bit 2 do dado digital
4. **DB3**: Bit 3 do dado digital
5. **DB4**: Bit 4 do dado digital
6. **DB5**: Bit 5 do dado digital
7. **DB6**: Bit 6 do dado digital
8. **DB7**: Bit mais significativo do dado digital (MSB)
9. **VREF(-)**: Referência negativa
10. **VREF(+)**: Referência positiva
11. **COMP**: Pino de compensação para controle interno
12. **VCC**: Tensão de alimentação
13. **OUT1**: Saída de corrente analógica 1
14. **OUT2**: Saída de corrente analógica 2
15. **GND**: Terra
16. **IOUT**: Corrente de saída
### Vantagens:
- **Simplicidade**: Facilidade de integração em circuitos digitais e analógicos.
- **Baixo Custo**: Uma solução acessível para conversão D/A de baixa resolução.
- **Estabilidade**: Operação estável em uma ampla faixa de temperaturas.
O **DAC0801LCN** é uma excelente opção para aplicações que exigem conversão digital para analógico com velocidade e precisão moderadas, sendo amplamente utilizado em sistemas de controle, áudio e instrumentação.
