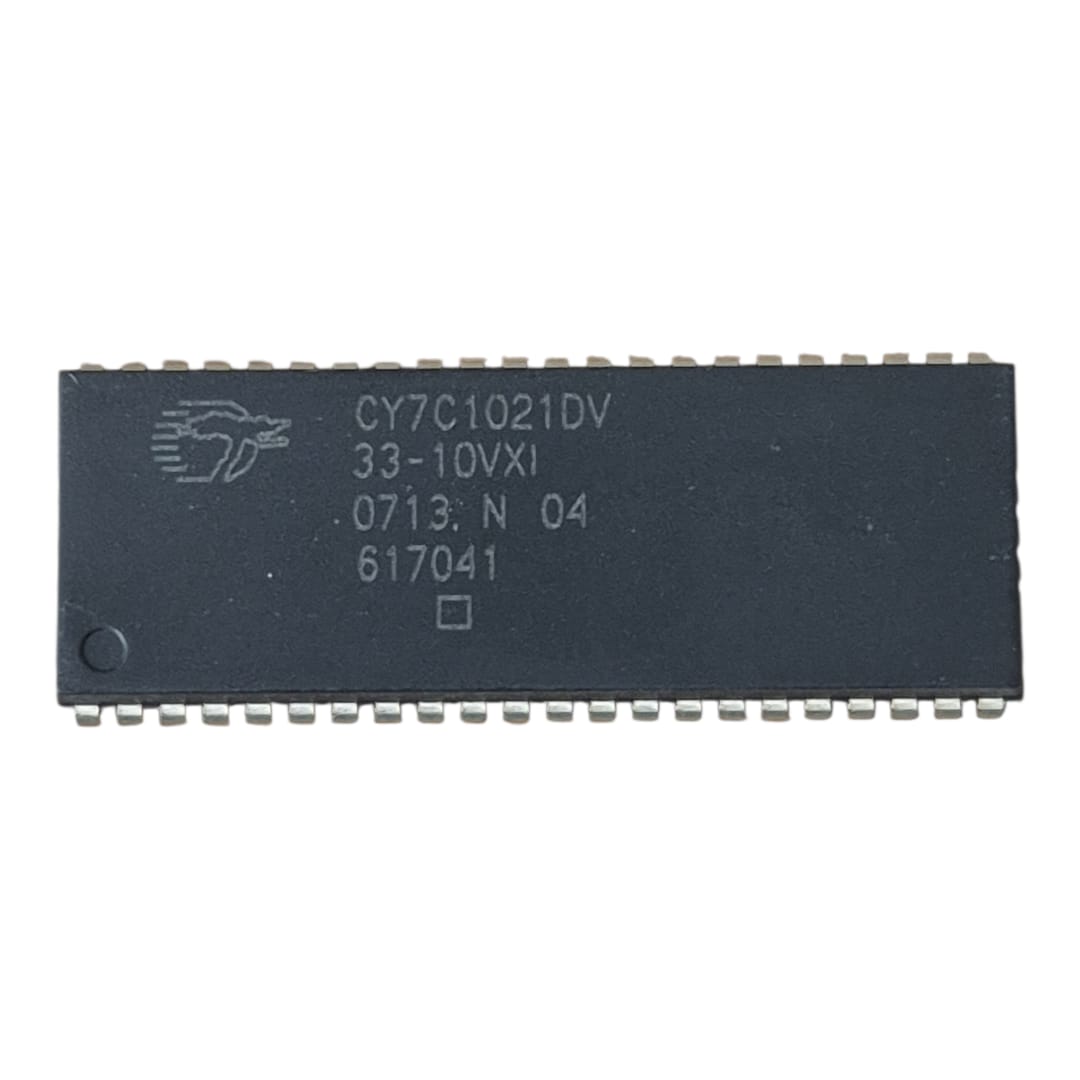

O CY7C1021DV33-10VXI é uma RAM estática CMOS de alto desempenho organizada como 128 mil palavras por 8 bits. Aqui estão algumas especificações e recursos detalhados para este circuito integrado:
Características principais:
- Capacidade: 1 Megabit (128 K x 8)
- Tempo de acesso: 10 ns
- Tensão operacional: 3,3 V
- Baixa potência ativa: 495 mW (máx.)
- Baixa potência em espera: 99 mW (máx.)
- Tipo de pacote: SOJ-44 (J-Lead de contorno pequeno, 44 pinos)
Descrição:
O CY7C1021DV33-10VXI é uma RAM estática CMOS de alta velocidade projetada para desempenho ideal. Ele foi projetado para ter um tempo de acesso de 10 ns, tornando-o adequado para uma variedade de aplicações de alta velocidade. O dispositivo opera com uma única fonte de alimentação de 3,3 V e oferece baixo consumo de energia, tanto no modo ativo quanto no modo standby.
Pacote:
- Tipo de pacote: SOJ-44
- Dimensões do pacote: Dimensões padrão SOJ-44, com cabos projetados para tecnologia de montagem em superfície (SMD).
Configuração de pinos:
O pacote SOJ-44 possui 44 pinos com as seguintes conexões notáveis:
- Entradas/saídas de dados (I/O0 - I/O7): Esses pinos são usados para transferir dados de e para a SRAM.
- Entradas de endereço (A0 - A16): Esses pinos são usados para especificar o local da memória a ser acessado.
- Chip Enable (CE): Ativa o chip de memória.
- Write Enable (WE): Controla o processo de gravação.
- Habilitação de Saída (OE): Controla os buffers de saída de dados.
- Fonte de alimentação (Vcc): entrada de alimentação de 3,3V.
- Aterramento (GND): Conexão de aterramento.
Formulários:
O CY7C1021DV33-10VXI é adequado para uso em uma ampla gama de aplicações, incluindo:
- Buffer de alta velocidade
- Memória cache em sistemas microprocessados
- Armazenamento de dados em equipamentos de comunicação
- Sistemas embarcados
Notas Adicionais:
- Faixa de temperatura operacional: -40°C a +85°C, tornando-o adequado para aplicações industriais.
- Conformidade com RoHS: Este dispositivo está em conformidade com a diretiva de Restrição de Substâncias Perigosas (RoHS).
Para obter mais detalhes, como configuração detalhada dos pinos, características elétricas e diagramas de temporização, é recomendado consultar a folha de dados CY7C1021DV33-10VXI .
