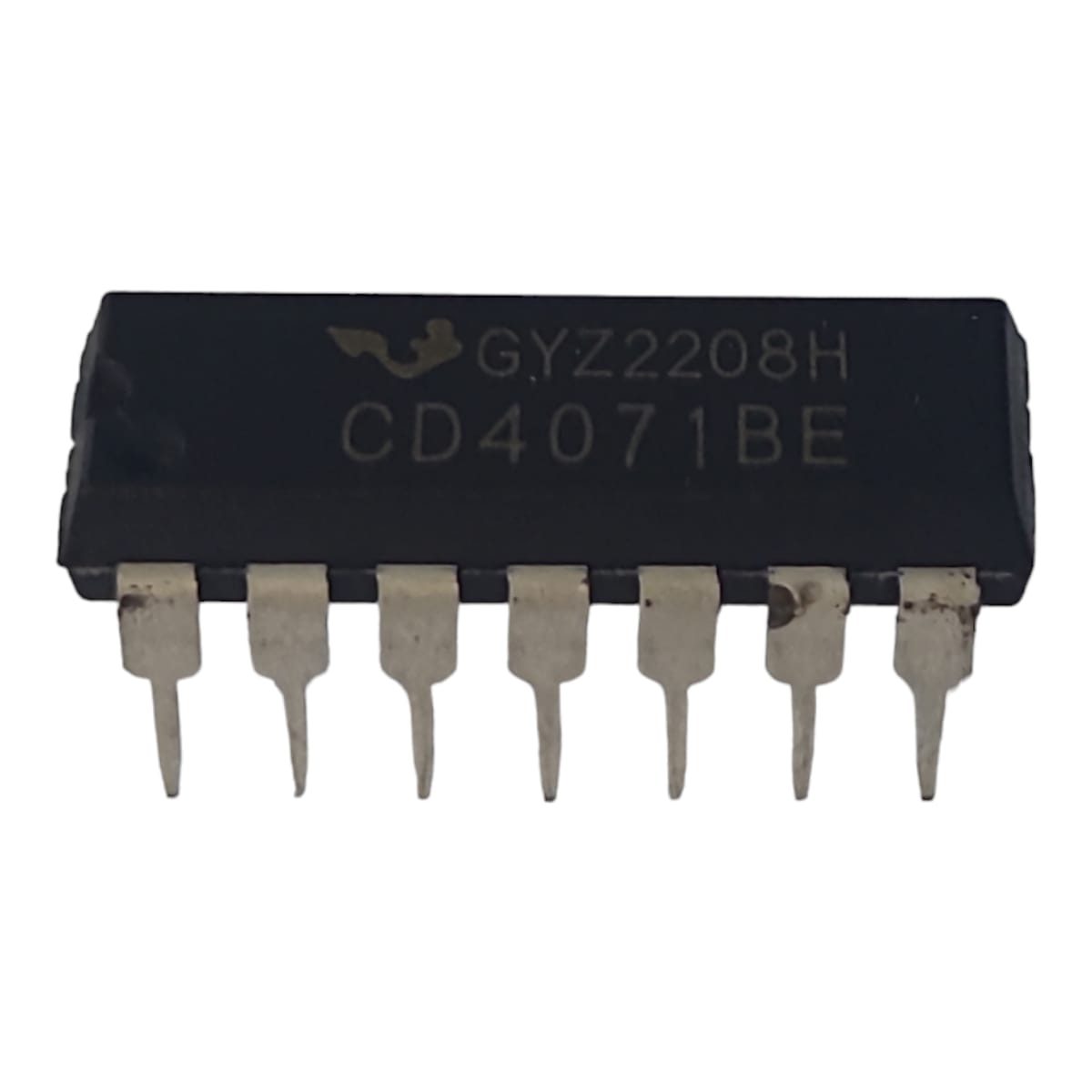

Circuito Integrado CD4071BE DIP-14 Texas

Código: 263
R$ 2,71 R$ 2,38
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 4 unidades
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

O Circuito Integrado CD4071BE DIP-14 da Texas Instruments é um dispositivo lógico CMOS que contém quatro portas OR independentes de duas entradas. Este tipo de IC é amplamente utilizado em uma variedade de aplicações digitais, onde operações lógicas OR são necessárias.

### Características Principais:

- **Tipo de Circuito Integrado**: CMOS (Complementary Metal-Oxide-Semiconductor), que oferece alta eficiência energética e imunidade a ruídos.
- **Função Lógica**: Contém quatro portas OR de duas entradas.
- **Encapsulamento**: DIP-14 (Dual In-line Package com 14 pinos), facilitando a montagem em placas de circuito impresso (PCBs).
- **Tensão de Operação**: Suporta uma ampla faixa de tensão de alimentação, geralmente de 3V a 15V.
- **Baixo Consumo de Energia**: Característico dos dispositivos CMOS, ideal para aplicações que exigem eficiência energética.

### Benefícios:

1. **Versatilidade**: Pode ser utilizado em uma ampla gama de aplicações digitais, incluindo computadores, equipamentos de comunicação, e sistemas de controle.
2. **Compatibilidade**: Totalmente compatível com outras famílias de lógica CMOS e TTL, facilitando a integração em sistemas existentes.
3. **Robustez**: Alta imunidade a ruídos e capacidade de operar em uma ampla faixa de tensões, tornando-o adequado para ambientes industriais e automotivos.
4. **Facilidade de Uso**: O encapsulamento DIP-14 permite fácil manuseio e soldagem, ideal para prototipagem e produção em massa.

### Aplicações Típicas:

- **Circuitos Digitais**: Realização de operações lógicas OR em sistemas de processamento de sinal digital.
- **Equipamentos de Comunicação**: Processamento de sinais lógicos em dispositivos de telecomunicações.
- **Sistemas de Controle**: Implementação de lógica de controle em sistemas industriais e automotivos.
- **Projetos DIY**: Amplamente utilizado por hobistas e engenheiros para prototipagem de circuitos lógicos.

### Descrição Física e Pinagem:

- **Encapsulamento DIP-14**:
  - **Dimensões**: Standard DIP-14, facilmente inserível em soquetes ou PCBs.
  - **Pinos**: 14 pinos dispostos em duas fileiras paralelas.
  - **Pinagem**:
    - Pinos 1, 2: Entradas da primeira porta OR.
    - Pino 3: Saída da primeira porta OR.
    - Pinos 4, 5: Entradas da segunda porta OR.
    - Pino 6: Saída da segunda porta OR.
    - Pino 7: Terra (GND).
    - Pinos 8, 9: Entradas da terceira porta OR.
    - Pino 10: Saída da terceira porta OR.
    - Pinos 11, 12: Entradas da quarta porta OR.
    - Pino 13: Saída da quarta porta OR.
    - Pino 14: Alimentação (Vcc).

### Considerações de Uso:

- **Tensão de Alimentação**: Verificar a tensão de alimentação para garantir que esteja dentro da faixa suportada (3V a 15V).
- **Conexão de Terra e Alimentação**: Certificar-se de conectar corretamente os pinos de terra (GND) e alimentação (Vcc) para evitar danos ao IC.
- **Manuseio**: Evitar descargas eletrostáticas (ESD) ao manusear o componente para prevenir danos.

### Exemplo de Aplicação:

Em um sistema digital, o CD4071BE pode ser utilizado para combinar sinais de sensores ou outros dispositivos de entrada, realizando operações lógicas OR que determinam a ativação de alarmes, indicadores ou outras ações baseadas na combinação de sinais de entrada.

O Circuito Integrado CD4071BE DIP-14 da Texas Instruments é uma solução confiável e eficiente para implementar portas OR em circuitos digitais, oferecendo alta versatilidade, baixo consumo de energia e facilidade de uso em uma ampla gama de aplicações.

R$ 2,71 R$ 2,38
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 4 unidades
