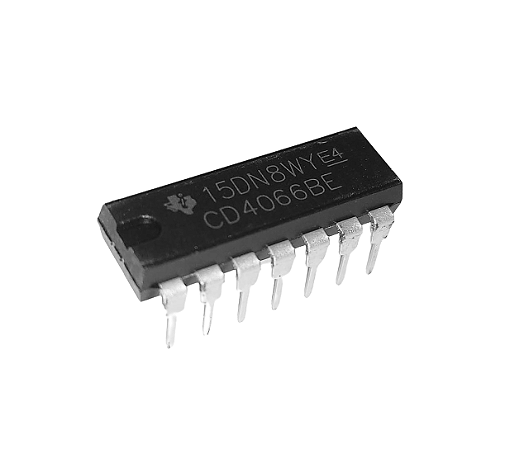

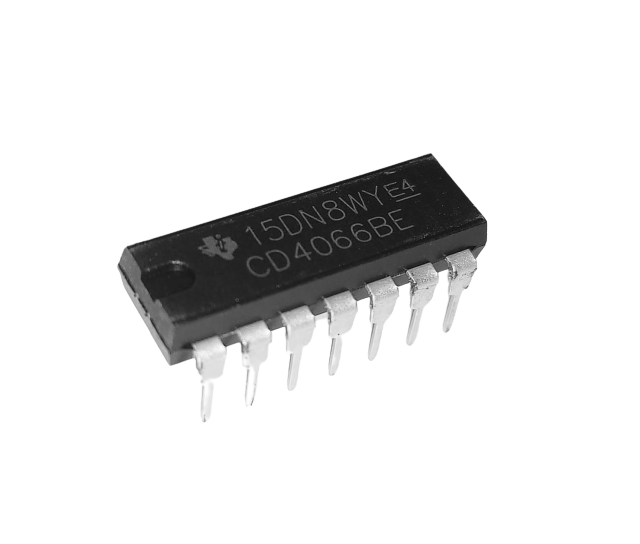

O **CD4066BE** da **Texas Instruments** é um **circuito integrado CMOS** que contém **quatro chaves bilaterais**. Este dispositivo permite a passagem ou bloqueio de sinais analógicos ou digitais, atuando como uma chave controlada eletronicamente. Ele é encapsulado no formato **DIP-14** (Dual In-line Package com 14 pinos), sendo amplamente utilizado em aplicações de comutação de sinais.
### Especificações principais:
- **Modelo**: CD4066BE
- **Fabricante**: Texas Instruments
- **Encapsulamento**: DIP-14
- **Função**: Chave bilateral quádrupla
- **Tensão de operação**: 3V a 15V
- **Corrente de saída**: 10mA (máximo)
- **Impedância de chave**: 125Ω (típica) a 5V
- **Temperatura de operação**: -55°C a 125°C
### Características:
- **Chave bilateral quádrupla**: Cada chave pode conduzir sinais em ambas as direções, sendo controlada por uma entrada de controle digital. Quando a entrada de controle é alta, a chave fecha e permite a passagem do sinal.
- **Compatível com sinais analógicos e digitais**: Pode ser usado para comutação de sinais tanto analógicos quanto digitais, com ampla faixa de tensão.
- **Baixo consumo de potência**: Como parte da família CMOS, o **CD4066BE** consome pouca energia, ideal para aplicações que requerem eficiência energética.
- **Baixa impedância de chave**: A impedância de chave relativamente baixa proporciona bom desempenho de comutação, minimizando a distorção do sinal.
- **Alta imunidade a ruídos**: Projetado para oferecer alta imunidade a ruídos, assegurando operação estável mesmo em ambientes eletricamente ruidosos.
### Aplicações:
- **Comutação de sinais**: Usado para comutação de sinais analógicos e digitais em circuitos como multiplexadores, desmultiplexadores e roteamento de sinais.
- **Áudio e vídeo**: Aplicações de comutação de sinais de áudio e vídeo, como em mixers de áudio ou sistemas de seleção de fontes de vídeo.
- **Sistemas de controle**: Controle de cargas leves, relés ou dispositivos de entrada e saída.
- **Circuitos de teste**: Utilizado em equipamentos de teste para comutação controlada de sinais.
- **Roteamento de dados**: Em circuitos de processamento de dados que requerem comutação entre diferentes caminhos de sinal.
O **CD4066BE** é uma escolha versátil e confiável para a comutação de sinais em uma ampla gama de sistemas eletrônicos, graças à sua flexibilidade, baixo consumo de energia e capacidade de manusear sinais analógicos e digitais.
