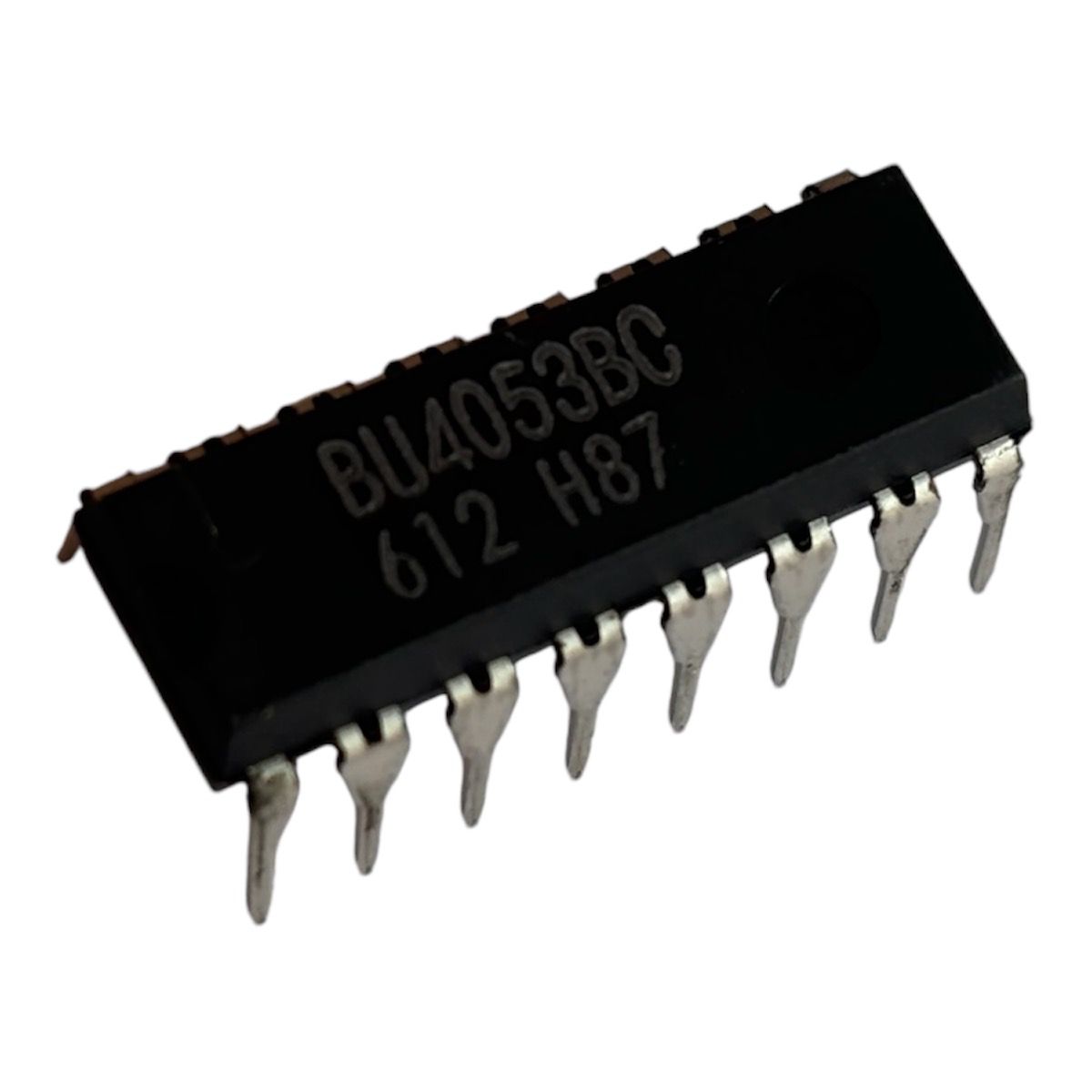

O BU4053BC CD4053BC é um multiplexador/demultiplexador analógico triplo de 2 canais, similar ao CD4053BC , mas fabricado pela ROHM Semiconductor . Ele é projetado para comutar sinais analógicos ou digitais em várias aplicações, funcionando como um comutador SPDT (single-pole, double-throw) para cada um dos seus três canais.
Especificações principais:
- Fabricante: ROHM Semiconductor
- Tipo de pacote: DIP-16 (pacote duplo em linha com 16 pinos)
- Faixa de tensão operacional: 3 V a 20 V (para ampla compatibilidade com famílias lógicas)
- Faixa de sinal analógico: ±5 V, o que o torna adequado para lidar com sinais positivos e negativos.
- Configuração do switch:
- Três interruptores SPDT independentes
- Cada canal tem duas linhas de entrada e uma linha de saída.
- Baixa resistência "On": garante distorção mínima do sinal (normalmente em torno de 100 a 150 ohms).
- Baixa diafonia: entre canais, garantindo interferência mínima do sinal.
Principais características:
- Funcionalidade Multiplexador/Desmultiplexador: Permite selecionar entre duas fontes de sinal diferentes para cada um dos três canais.
- Compatível com TTL/CMOS: Pode ser interligado com ambas as famílias de lógica digital.
- Baixo consumo de energia: adequado para aplicações de baixo consumo de energia, típicas dos dispositivos CMOS da série 4000.
Aplicações:
- Comutação e roteamento de sinal analógico
- Comutação de sinal de áudio e vídeo
- Sistemas de aquisição de dados
- Alternar entre fontes digitais ou analógicas
O BU4053BC é funcionalmente similar ao CD4053BC, com pequenas diferenças na fabricação e características internas, mas ambos atendem a um propósito similar em aplicações de comutação analógica e digital. Me avise se precisar de mais detalhes técnicos ou informações de pinagem!
