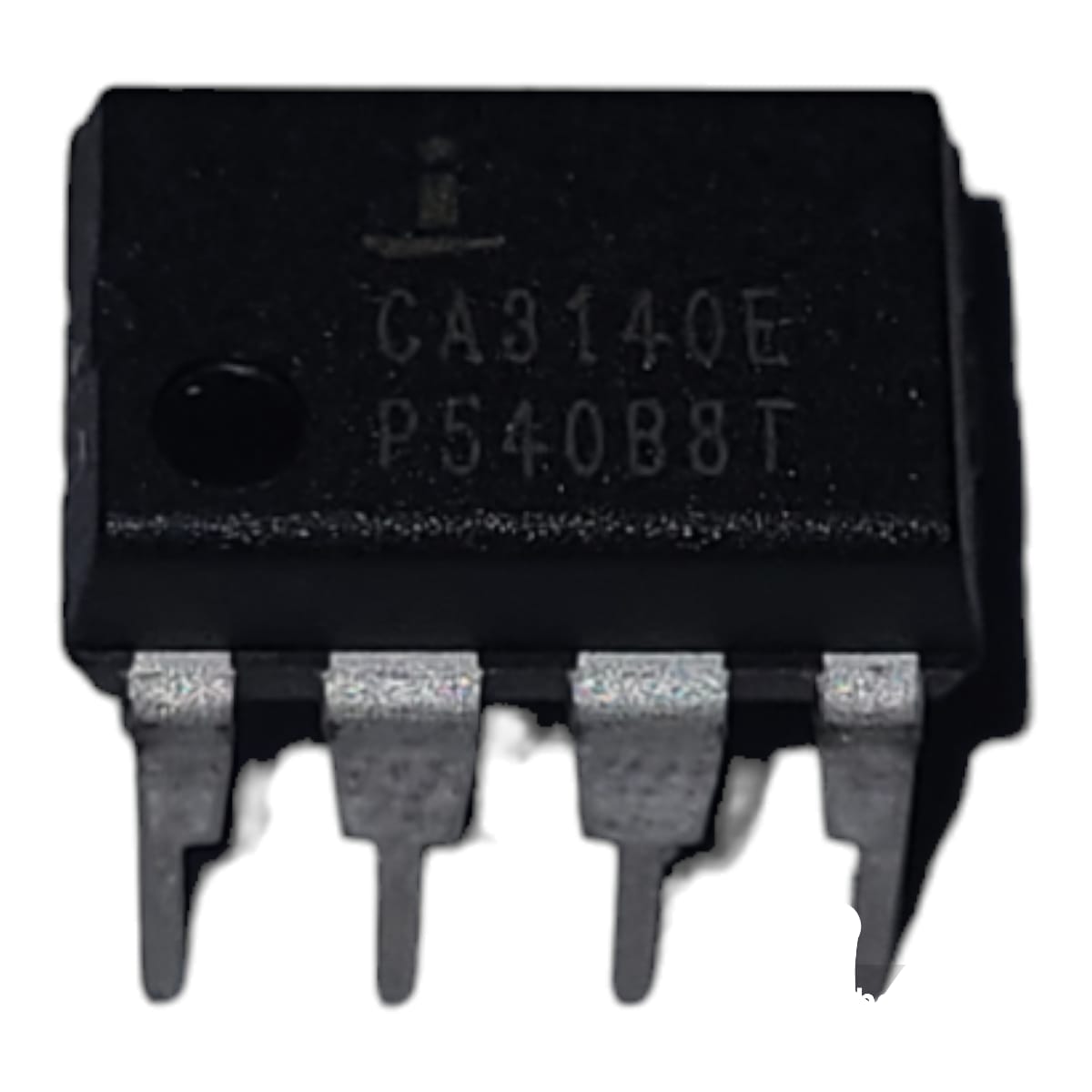

O CA3140EZ é um amplificador operacional (op-amp) de alta velocidade produzido pela Intersil. Este CI combina as vantagens dos amplificadores operacionais bipolares e MOSFETs, oferecendo alta velocidade, baixa corrente de entrada e baixa corrente de polarização.
### Características:
- **Alta Velocidade**: Taxa de variação (slew rate) de 9 V/µs.
- **Baixa Corrente de Entrada**: Menor que 10 pA, graças ao uso de MOSFETs de entrada.
- **Baixa Tensão de Offset**: Tensão de offset de entrada tipicamente de 2 mV.
- **Alta Impedância de Entrada**: Tipicamente 1.5 TΩ.
- **Alta Ganho de Tensão**: Ganho de tensão em circuito aberto de 1.5 milhões.
- **Tensão de Operação**: Funciona com tensões de alimentação de ±4V a ±18V.
- **Saída de Fonte/Sumidouro**: Capacidade de corrente de saída de 40 mA.
### Configuração de Pinos (Pacote DIP-8):
1. **Offset Null (1)**: Terminal de ajuste de offset.
2. **Inversor de Entrada (-)**: Entrada inversora.
3. **Não-Inversor de Entrada (+)**: Entrada não-inversora.
4. **V- (GND)**: Fonte de alimentação negativa.
5. **Offset Null (2)**: Terminal de ajuste de offset.
6. **Saída**: Saída do amplificador operacional.
7. **V+**: Fonte de alimentação positiva.
8. **Strobe**: Controle de strobe (desligamento).
### Descrição Funcional:
- **Amplificador Operacional CMOS**: Utiliza MOSFETs complementares para a entrada e saída, proporcionando baixa corrente de entrada e alta impedância.
- **Baixa Tensão de Offset**: Ideal para aplicações que requerem precisão.
- **Alta Velocidade e Estabilidade**: Alta taxa de variação e capacidade de operar em altas frequências, adequado para aplicações de alta velocidade.
- **Capacidade de Strobe**: Permite desativar a saída para economizar energia.
### Aplicações:
- **Conversores A/D e D/A**: Usado como amplificador de alta precisão em conversores analógico-digitais e digital-analógicos.
- **Amplificadores de Precisão**: Em instrumentos de medição e equipamentos de teste que exigem alta precisão.
- **Filtros Ativos**: Em circuitos de filtro ativo devido à sua alta velocidade e precisão.
- **Sistemas de Controle de Feedback**: Em sistemas de controle que requerem uma resposta rápida e precisa.
- **Amplificação de Sinais de Baixa Corrente**: Ideal para sensores e outras aplicações de baixa corrente devido à sua alta impedância de entrada.
### Notas Adicionais:
O CA3140EZ é conhecido por sua versatilidade e desempenho, tornando-o ideal para uma ampla variedade de aplicações em eletrônica analógica. Sua combinação de alta velocidade, baixa corrente de entrada e alta precisão o torna uma escolha popular entre os projetistas de circuitos.
Se precisar de mais informações detalhadas ou especificações adicionais sobre o CA3140EZ, sinta-se à vontade para perguntar!
