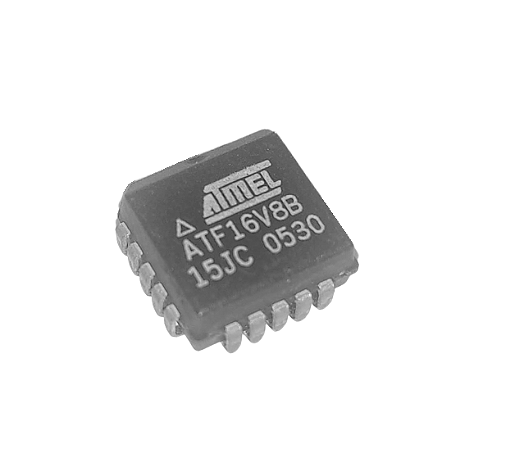

O ATF16V8B-15JC é um dispositivo programável lógico (PLD) produzido pela Atmel, agora parte da Microchip Technology. Ele está encapsulado em um pacote PLCC-20, que é um tipo de encapsulamento de chip quadrado com 20 pinos. Aqui está uma descrição detalhada de suas características e funcionalidades:
### Descrição Geral:
O ATF16V8B-15JC é um dispositivo de lógica programável do tipo GAL (Generic Array Logic), projetado para fornecer flexibilidade e versatilidade em uma variedade de aplicações de lógica digital. Ele pode ser programado pelo usuário para realizar uma ampla gama de funções lógicas combinacionais e sequenciais, substituindo a necessidade de múltiplos circuitos integrados discretos.
### Especificações Técnicas:
- **Encapsulamento:** PLCC-20, um pacote de 20 pinos em um formato de montagem superficial, facilitando a integração em placas de circuito impresso (PCBs).
- **Tecnologia:** Utiliza tecnologia CMOS para operação de baixa potência e alta velocidade.
- **Velocidade:** Tempo de propagação máximo de 15 ns (indicado pelo "15" no número do modelo).
- **Tensão de Operação:** Funciona com uma tensão de 5V.
- **Capacidade de Saída:** Cada saída pode fornecer ou consumir até 24 mA.
- **Compatibilidade:** Compatível com a maioria das ferramentas de design e programadores de dispositivos lógicos.
- **Configuração de Pinos:** Pode ser configurado para funcionar em modos diferentes, como modos combinacionais ou registrados (com flip-flops).
### Funcionalidades:
- **Arquitetura Flexível:** Permite configurar o dispositivo para diferentes funções lógicas, como decodificadores, multiplexadores, contadores e registradores.
- **Programável pelo Usuário:** Pode ser programado várias vezes para ajustar as funcionalidades conforme necessário.
- **Reprogramável:** Oferece a capacidade de reprogramação, o que permite atualizações de design sem a necessidade de substituir o hardware.
- **Alta Densidade Lógica:** Capaz de implementar funções lógicas complexas em um único chip, economizando espaço e reduzindo a complexidade do PCB.
### Aplicações Típicas:
- **Prototipagem e Desenvolvimento:** Ideal para desenvolvedores que precisam de um dispositivo flexível e reprogramável para testar novos designs de lógica.
- **Sistemas Embutidos:** Utilizado em sistemas onde a lógica precisa ser personalizada e ajustada conforme as necessidades do aplicativo.
- **Automação Industrial:** Implementação de funções lógicas em sistemas de controle industrial.
- **Eletrônica de Consumo:** Utilizado em dispositivos eletrônicos que requerem controle lógico personalizado.
- **Comunicações:** Implementação de protocolos de comunicação e interfaces personalizadas.
### Benefícios:
- **Flexibilidade:** Permite que os engenheiros ajustem a lógica conforme necessário sem alterar o hardware físico.
- **Redução de Custos:** Pode substituir múltiplos ICs lógicos discretos, reduzindo o custo total e a complexidade do projeto.
- **Reusabilidade:** A capacidade de reprogramação permite que o mesmo dispositivo seja usado em diferentes projetos ou atualizações.
O ATF16V8B-15JC da Atmel é uma solução eficiente e versátil para uma ampla variedade de aplicações de lógica digital, oferecendo alta performance, flexibilidade de design e redução de complexidade em projetos de eletrônica.
