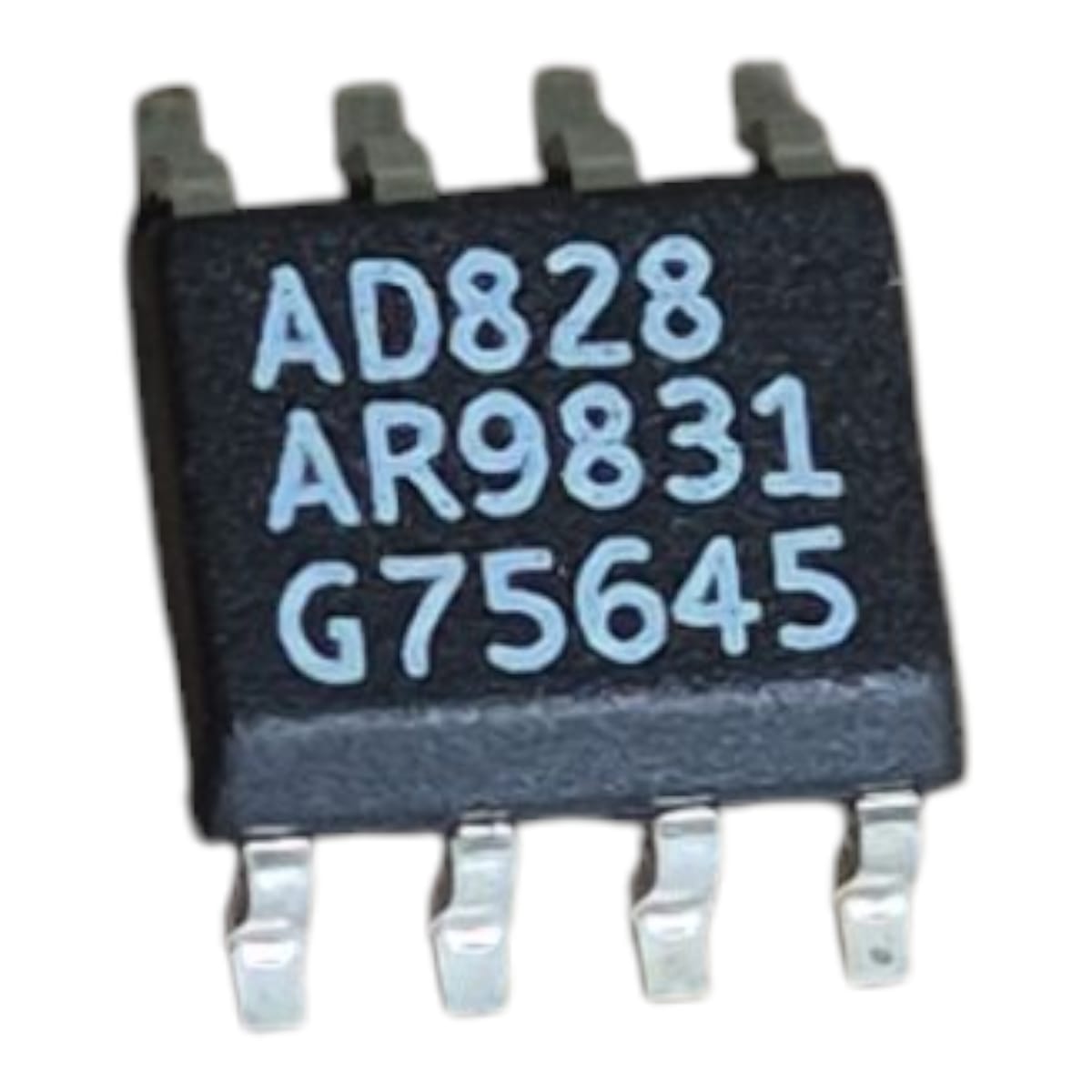

O AD828AR é um Circuito Integrado da Analog Devices, encapsulado em SMD SOIC-8, e faz parte da linha de amplificadores operacionais de alto desempenho. Abaixo, seguem as principais características desse CI:
🔍 Especificações Técnicas do AD828AR:
-
Fabricante: Analog Devices
-
Encapsulamento: SOIC-8 (SMD)
-
Tipo: Amplificador Operacional de Alto Desempenho (Dual Op-Amp)
-
Número de canais: 2 (duplo operacional)
-
Tensão de alimentação: ±5V até ±15V (ou 10V a 30V para operação em fonte única)
-
Banda passante (Bandwidth): ~260 MHz (a ganho = 1)
-
Slew Rate: 350 V/µs (extremamente alto, ótimo para sinais de alta velocidade)
-
Baixo ruído: 1.5 nV/√Hz
-
Baixa distorção: Ideal para aplicações analógicas de precisão
-
Aplicações comuns:
-
Sistemas de vídeo
-
Instrumentação de alta velocidade
-
Aquisição de dados
-
Áudio de alta fidelidade
-
Buffers para ADCs de alta velocidade
-
📦 Pinagem (SOIC-8 padrão):
-
OUT A
-
-IN A
-
+IN A
-
V-
-
+IN B
-
-IN B
-
OUT B
-
V+
📘 Notas:
-
A versão “AR” indica o encapsulamento SOIC-8 com especificações padrão comerciais.
-
Existe também a versão AD828AN (DIP-8) para montagem em placa com furo.
Se quiser, posso te ajudar a encontrar o datasheet ou fornecedores confiáveis para compra. Quer isso?
