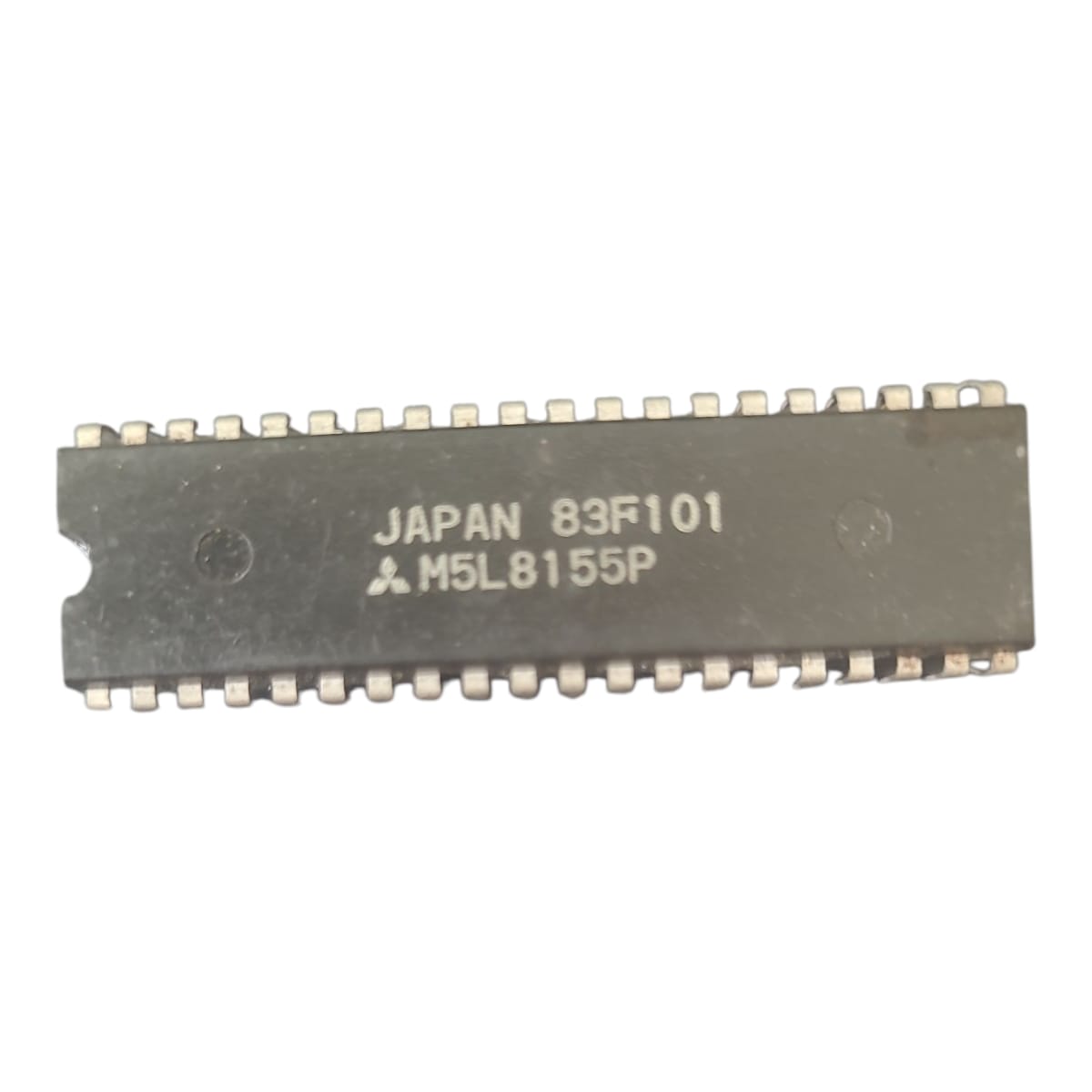

O circuito integrado M5L8155P da Mitsubishi é um componente multifuncional que combina memória RAM estática de 2.048 bits (256 x 8 bits), portas de entrada/saída (I/O) e um temporizador de 14 bits. Encapsulado em um pacote DIP de 40 pinos, este dispositivo é projetado para aplicações que requerem armazenamento de dados e controle de periféricos em sistemas microprocessados.
Principais características:
-
Memória RAM estática: 2.048 bits organizados em 256 palavras de 8 bits, permitindo armazenamento temporário de dados sem necessidade de atualização constante.
-
Portas de I/O: Três portas de entrada/saída totalizando 22 linhas, facilitando a interface com dispositivos periféricos.
-
Temporizador: Contador/temporizador programável de 14 bits, útil para operações de temporização e contagem em aplicações diversas.
-
Tecnologia NMOS: Utiliza tecnologia NMOS, oferecendo desempenho adequado para aplicações da época de sua fabricação.
-
Encapsulamento: Disponível em pacote DIP de 40 pinos, facilitando a montagem em placas de circuito impresso e prototipagem.
Aplicações típicas:
Este circuito integrado é adequado para sistemas microprocessados que necessitam de uma combinação de memória, capacidade de interfaceamento com periféricos e funcionalidades de temporização, como em equipamentos industriais, sistemas embarcados e dispositivos de controle.
Para obter informações técnicas detalhadas, recomenda-se consultar o datasheet oficial do fabricante ou fontes especializadas.
