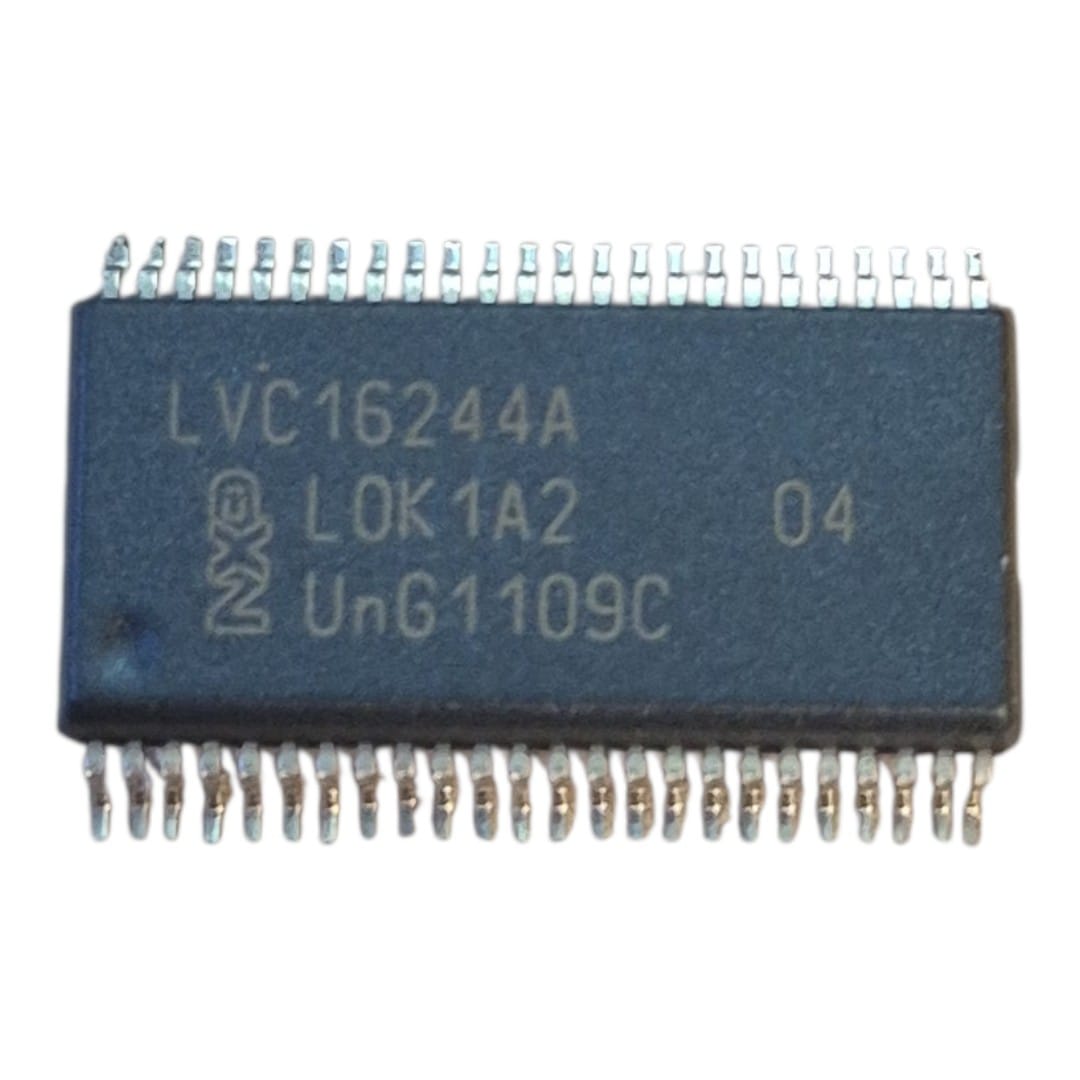

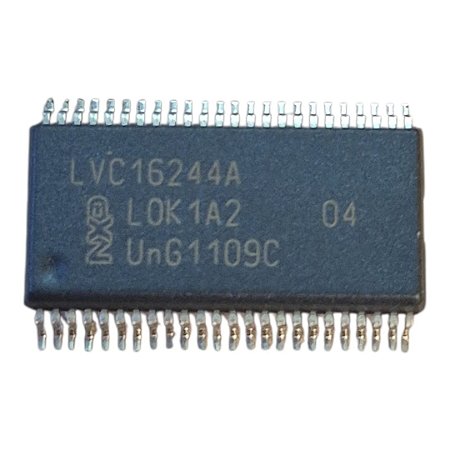

O 74LVC16244A; 74LVCH16244A é um buffer/driver de linha de 16 bits com saídas de 3 estados. O dispositivo pode ser usado como quatro buffers de 4 bits, dois buffers de 8 bits ou um buffer de 16 bits. O dispositivo possui quatro saídas habilitadas (1 OE , 2 OE , 3 OE e 4 OE ), cada uma controlando quatro das saídas de 3 estados. Um nível ALTO em n OE faz com que as saídas assumam um estado DESLIGADO de alta impedância. As entradas podem ser acionadas por dispositivos de 3,3 V ou 5 V. Este recurso permite a utilização destes dispositivos como tradutores em ambientes mistos de 3,3 V e 5 V. A ação do gatilho Schmitt em todas as entradas torna o circuito tolerante a tempos de subida e descida de entrada mais lentos. Este dispositivo é totalmente especificado para aplicações de desligamento parcial usando I OFF . O circuito I OFF desativa a saída, evitando o refluxo de corrente potencialmente prejudicial através do dispositivo quando ele é desligado.
A retenção do barramento 74LVCH16244A nas entradas de dados elimina a necessidade de resistores pull-up externos para armazenar entradas não utilizadas.
