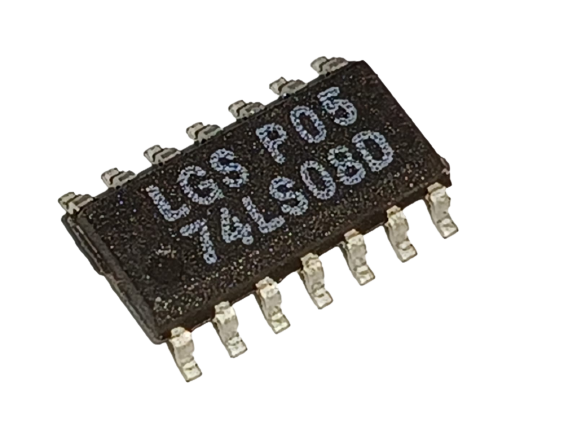

O **74LS08D** é um **Circuito Integrado (CI) lógico** da família **LS (Low Power Schottky)**, fabricado pela **LGS**. Este CI é um **portão AND de 2 entradas** de alta velocidade e baixo consumo de energia. Ele é encapsulado no formato **SMD SOIC-14** e é amplamente utilizado em sistemas digitais onde a lógica AND é necessária para combinar sinais ou controlar fluxos de dados.
### Especificações principais:
- **Tipo de portão lógico:** AND de 2 entradas
- **Número de portas:** 4 portas AND independentes de 2 entradas
- **Tensão de operação:** 4.75V a 5.25V
- **Familia lógica:** **LS (Low Power Schottky)**, oferecendo alta velocidade com baixo consumo de energia
- **Temperatura de operação:** -40°C a +85°C
- **Corrente de saída:** Até 8 mA por saída
- **Velocidade de operação:** Até 25 MHz (dependendo da tensão de operação e carga das saídas)
### Características:
- **Baixo consumo de energia:** A tecnologia **LS** (Low Power Schottky) permite que o 74LS08D tenha um desempenho rápido enquanto consome uma quantidade reduzida de energia, o que é ideal para aplicações sensíveis ao consumo.
- **Saídas de lógica positiva:** As saídas são **ativas altas**, ou seja, a saída é alta (1) quando ambas as entradas são altas (1).
- **Capacidade de drivagem:** O IC pode conduzir cargas moderadas diretamente, o que o torna útil em sistemas com múltiplos dispositivos conectados.
- **Compatibilidade TTL:** O CI é totalmente compatível com a lógica TTL (Transistor-Transistor Logic), o que facilita a integração em sistemas digitais baseados nessa tecnologia.
### Aplicações típicas:
- **Sistemas de controle lógico:** Usado em circuitos que requerem tomada de decisões com base na lógica AND (onde ambas as entradas precisam ser verdadeiras para que a saída seja verdadeira).
- **Armazenamento de dados e controle de fluxo:** Pode ser utilizado em sistemas de temporização, controle de fluxo de dados ou como parte de circuitos aritméticos em sistemas digitais.
- **Circuitos de processamento de sinais digitais:** Usado para combinar sinais em circuitos aritméticos e lógicos mais complexos, como em sistemas de comunicação digital.
- **Sistemas de interface digital:** Utilizado em interfaces digitais onde múltiplos sinais de controle precisam ser combinados para gerar uma ação de saída.
### Resumo:
O **74LS08D** é um **CI lógico de portas AND de 2 entradas** que oferece uma solução rápida e de baixo consumo para aplicações que requerem essa operação lógica. Ele é útil em sistemas digitais, como **controle lógico**, **processamento de sinais**, e **interface de dados**, sendo amplamente utilizado em circuitos integrados e sistemas embarcados.
