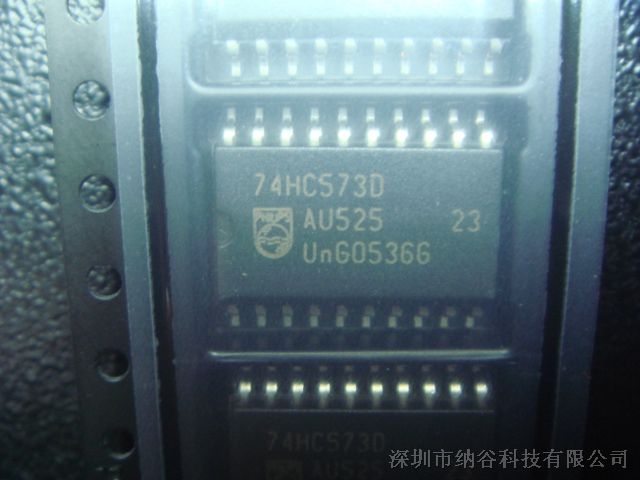

Aqui estão as especificações e informações sobre o **Circuito Integrado 74HC573D SMD SO-20 da Philips**:
### Especificações
- **Modelo:** 74HC573D
- **Tipo:** Registrador de 8 bits com Saídas Tristate (Octal D Flip-Flop with 3-State Outputs)
- **Pacote:** SO-20 (Small Outline Package, 20 pinos)
- **Fabricante:** Philips (agora parte da NXP Semiconductors)
### Descrição
O **74HC573** é um registrador de 8 bits com saídas em modo de alta impedância (tristate). É usado para armazenar e transferir dados em sistemas digitais. A operação das saídas em modo tristate permite a conexão em barramentos, facilitando a comunicação entre diferentes partes do sistema.
### Características
- **Número de Bits:** 8
- **Tipo de Lógica:** CMOS de Alta Velocidade (HC)
- **Tensão de Alimentação (Vcc):** 2V a 6V
- **Tensão de Entrada (Vin):** 0V a Vcc
- **Corrente de Saída (Ioh/Iol):** ±20mA (máximo)
- **Velocidade de Propagação:** 5ns (máximo, para f = 10MHz)
- **Temperatura de Operação:** -40°C a +85°C
### Aplicações
- **Armazenamento de Dados:** Usado para armazenar dados temporariamente em sistemas digitais.
- **Interfacing com Barramentos:** Ideal para conectar e desconectar de barramentos de dados.
- **Controle de Dados:** Adequado para sistemas de controle que requerem transferência e armazenamento de dados.
### Pinagem (SO-20)
1. **D0 (Entrada de Dados 0)**
2. **D1 (Entrada de Dados 1)**
3. **D2 (Entrada de Dados 2)**
4. **D3 (Entrada de Dados 3)**
5. **D4 (Entrada de Dados 4)**
6. **D5 (Entrada de Dados 5)**
7. **D6 (Entrada de Dados 6)**
8. **D7 (Entrada de Dados 7)**
9. **GND (Terra)**
10. **Q0 (Saída de Dados 0)**
11. **Q1 (Saída de Dados 1)**
12. **Q2 (Saída de Dados 2)**
13. **Q3 (Saída de Dados 3)**
14. **Q4 (Saída de Dados 4)**
15. **Q5 (Saída de Dados 5)**
16. **Q6 (Saída de Dados 6)**
17. **Q7 (Saída de Dados 7)**
18. **LE (Latch Enable)**
19. **OE (Output Enable)**
20. **Vcc (Alimentação)**
### Observações
- **Modo Tristate:** As saídas podem ser configuradas em modo tristate (alta impedância), o que permite que o IC seja usado em barramentos de dados compartilhados.
- **Velocidade:** A alta velocidade de operação é adequada para sistemas digitais que requerem processamento rápido de dados.
Se precisar de mais informações ou tiver outras perguntas sobre este circuito integrado, estou aqui para ajudar!
