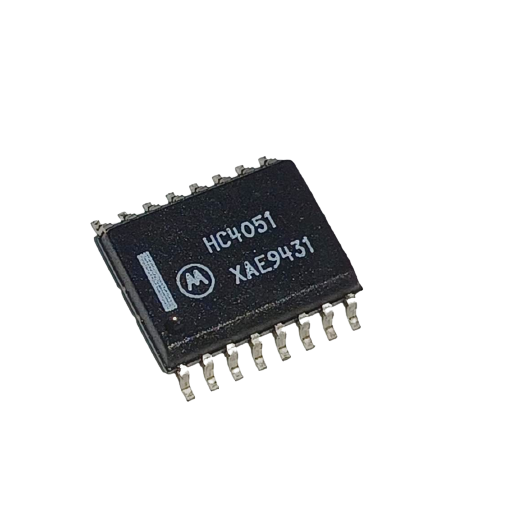

O circuito integrado **74HC4051** da Motorola é um multiplexador analógico/demultiplexador com encapsulamento **SMD SO-16**. Este CI é amplamente utilizado em aplicações de comutação analógica e roteamento de sinais devido à sua versatilidade e baixo consumo de energia. Abaixo estão suas principais características:
- **Função**: Multiplexador/demultiplexador analógico de 8 canais (1 para 8 ou 8 para 1)
- **Encapsulamento**: SO-16 (SMD)
- **Tensão de Operação (VCC)**: 2V a 10V (opera tipicamente em 5V)
- **Canais de Entrada/Saída**: 8 canais de entrada/saída (Y0 a Y7) e uma saída/entrada comum (Z)
- **Seleção de Canal**: Feita pelos pinos de controle S1, S2 e S3, que determinam qual dos 8 canais estará conectado ao pino comum (Z)
- **Faixa de Temperatura de Operação**: -40°C a +85°C
- **Baixa Resistência de Comutação**: Tipicamente entre 50 e 100 ohms, dependendo da tensão de operação
Este CI é adequado para aplicações que necessitam de comutação de sinais analógicos, como áudio, vídeo, e outros sinais de baixa frequência, além de uso em sistemas de aquisição de dados.
