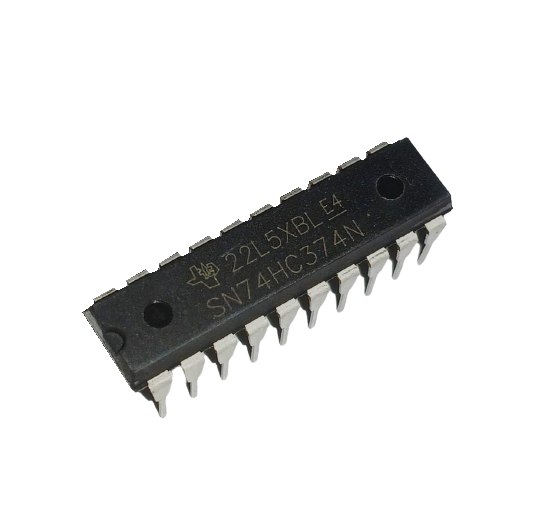

O Circuito Integrado 74HC374N é um flip-flop tipo D de 8 bits com saídas de 3 estados, pertencente à família 74HC (High-Speed CMOS). Ele é encapsulado em um formato DIP-20 (Dual In-line Package), facilitando seu uso em protoboards e montagens através de furos (PTH).
Especificações Técnicas do 74HC374N:
- Função principal: Flip-flop tipo D octal (8 bits) com saídas de 3 estados.
- Configuração de bits: 8 flip-flops independentes.
- Tensão de operação (VCC): 2V a 6V.
- Corrente de saída (IO): ±35mA (por saída).
- Tempo de propagação típico: 15ns (a 5V).
- Temperatura de operação: -40°C a +125°C.
- Encapsulamento: DIP-20, ideal para montagem através de furos.
Características:
- Latch controlado por borda: Funciona com a borda de subida do sinal de clock (CLK).
- Saídas tri-state: Permitem conexão a barramentos de dados sem interferências.
- Alta imunidade a ruídos: Adequado para ambientes industriais.
- Baixo consumo de energia: Ideal para aplicações de baixo consumo.
- Compatível com lógica TTL.
Pinagem Resumida (DIP-20):
| Pino | Função | Descrição |
|---|---|---|
| 1-8 | D0-D7 | Entradas de dados (bit 0 a 7). |
| 9 | Output Enable (OE) | Ativa/desativa as saídas (ativa-low). |
| 10 | GND | Terra. |
| 11-18 | Q0-Q7 | Saídas dos flip-flops (bit 0 a 7). |
| 19 | Clock (CLK) | Sinal de controle para transferência. |
| 20 | VCC | Alimentação. |
Aplicações Comuns:
- Armazenamento temporário de dados (buffers de memória).
- Transferência de dados entre barramentos.
- Circuitos de controle e interface.
- Sistemas digitais em geral.
