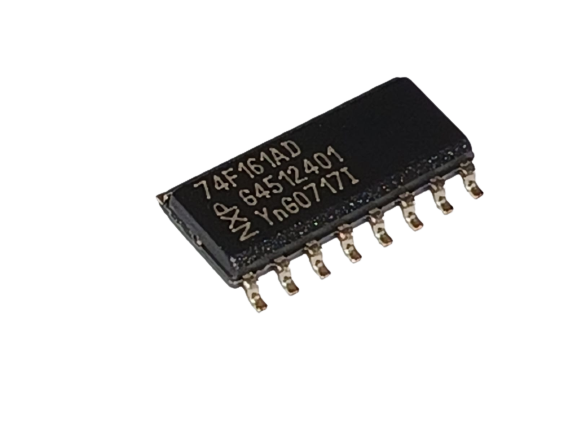

Aqui estão as informações sobre o Circuito Integrado 74F161AD SMD SOIC-16 da NXP:
### Especificações
- **Modelo:** 74F161AD
- **Pacote:** SOIC-16
- **Fabricante:** NXP (anteriormente Philips)
- **Tipo:** Contador Binário Sincrono de 4 Bits (4-bit Synchronous Binary Counter)
- **Tecnologia:** Família F (Fast TTL)
### Características
- **Contador Binário Sincrono:** Contém um contador binário de 4 bits com capacidade de contagem de 0 a 15.
- **Operação Sincrona:** Todos os flip-flops são acionados por um único sinal de clock, garantindo que as alterações de contagem sejam sincronizadas.
- **Entrada de Load e Clear:** Possui entradas para carregar um valor predefinido e para limpar o contador.
- **Saídas de Contagem:** Oferece saídas de contagem em formato binário.
- **Alta Velocidade:** Tecnologia TTL rápida para operações de contagem de alta velocidade.
- **Baixo Consumo de Energia:** Consome pouca energia comparado a outras famílias de TTL.
### Aplicações
- **Contadores Digitais:** Usado em sistemas que requerem contagem binária de eventos ou pulsos.
- **Divisores de Frequência:** Aplicável em circuitos que precisam dividir a frequência de um sinal de clock.
- **Sequenciadores:** Utilizado em circuitos sequenciais e de controle onde a contagem precisa ser precisa e síncrona.
- **Displays de 7 Segmentos:** Pode ser usado em conjunto com decodificadores para dirigir displays de 7 segmentos.
### Pinagem (SOIC-16)
1. **QA (Saída 1):** Saída de contagem Q do bit 0
2. **QB (Saída 2):** Saída de contagem Q do bit 1
3. **QC (Saída 3):** Saída de contagem Q do bit 2
4. **QD (Saída 4):** Saída de contagem Q do bit 3
5. **LOAD (Entrada):** Carregar valor predefinido no contador
6. **CLR (Entrada):** Limpar (reset) o contador
7. **D0 (Entrada):** Entrada de dados para o bit 0
8. **D1 (Entrada):** Entrada de dados para o bit 1
9. **D2 (Entrada):** Entrada de dados para o bit 2
10. **D3 (Entrada):** Entrada de dados para o bit 3
11. **CLOCK (Entrada):** Sinal de clock para o contador
12. **ENABLE (Entrada):** Habilitar/Desabilitar a contagem
13. **GND (Terra):** Terra
14. **VCC (Alimentação):** Alimentação positiva
15. **QAD (Saída):** Saída do bit 0 com buffer
16. **QBD (Saída):** Saída do bit 1 com buffer
Se precisar de mais informações ou tiver dúvidas adicionais sobre este circuito integrado, estarei à disposição para ajudar!
