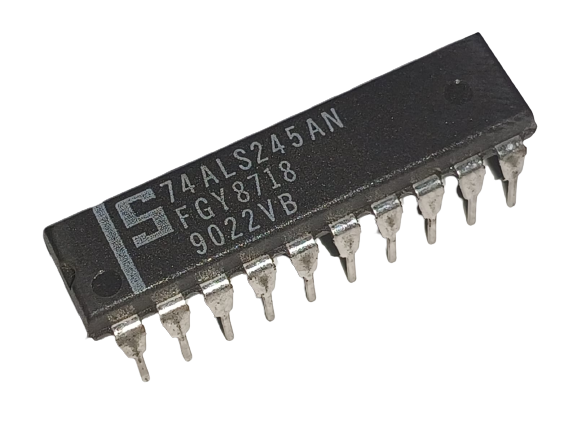

O **Circuito Integrado 74ALS245AN** é um transceptor bidirecional de barramento com três estados (tri-state) da família lógica **ALS (Advanced Low-Power Schottky)**. Este CI é utilizado para transferir dados entre dois barramentos, funcionando como uma ponte entre eles. Ele é amplamente usado em circuitos digitais para interligar diferentes seções de um sistema, especialmente onde é necessário controle de direção de dados.
### Principais características:
- **Modelo:** 74ALS245AN
- **Fabricante:** Signetics (ou possivelmente Philips, que adquiriu a Signetics)
- **Função:** Transceptor bidirecional de barramento com três estados
- **Encapsulamento:** DIP-20 (Dual In-line Package com 20 pinos)
- **Tensão de operação:** 4.5V a 5.5V
- **Família lógica:** ALS (Advanced Low-Power Schottky)
- **Corrente de saída:** Capaz de fornecer até 24 mA por pino de saída
- **Velocidade:** Propagação típica de 8 ns
- **Pinos principais:**
- **DIR (Direction):** Controla a direção do fluxo de dados entre os barramentos A e B.
- **OE (Output Enable):** Ativa ou desativa as saídas (três estados).
- **Aplicações:** Interligação de barramentos de dados em microprocessadores, memórias, interfaces periféricas e outros circuitos digitais.
### Funcionamento:
- **Transceptor bidirecional:** Permite a comunicação em ambas as direções entre dois barramentos de 8 bits. A direção do fluxo de dados é controlada pelo pino DIR.
- **Três estados:** As saídas podem ser habilitadas ou colocadas em alta impedância, permitindo que vários dispositivos compartilhem o mesmo barramento sem interferência.
### Aplicações típicas:
- **Computadores e sistemas embarcados:** Para interligar diferentes partes do sistema, como processadores e periféricos.
- **Memórias e interfaces:** Usado para conectar memórias ou interfaces de E/S ao barramento do sistema.
O **74ALS245AN** é um CI versátil e essencial em muitos projetos eletrônicos, onde a interconexão e controle de barramentos de dados são necessários.
Se precisar de mais informações ou auxílio em algo específico relacionado a esse CI, estarei à disposição!
