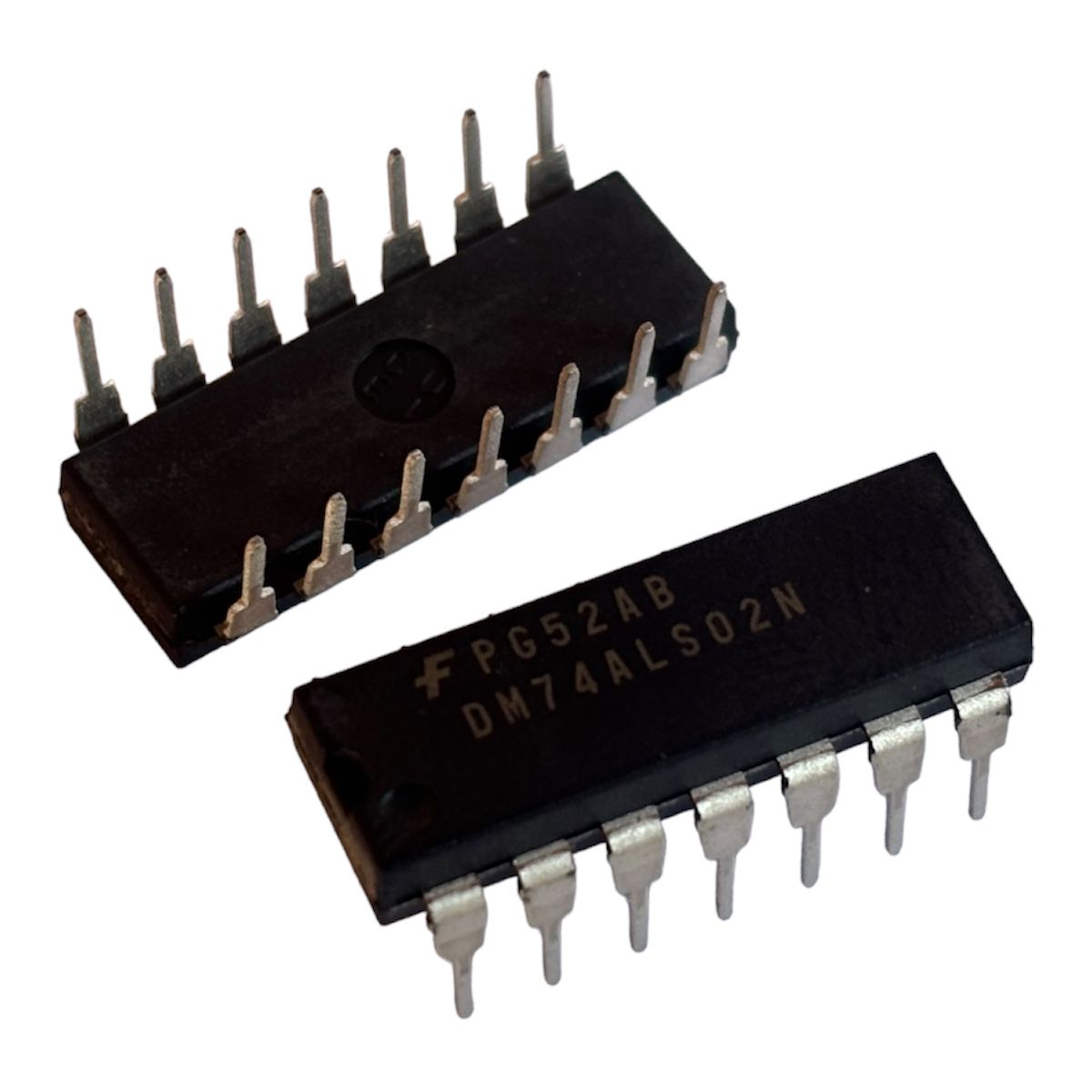

O DM74ALS02N é um circuito integrado (IC) de porta NOR de 2 entradas quádruplas produzido pela Fairchild Semiconductor (agora parte da ON Semiconductor). Ele pertence à família 74ALS, que é uma série Schottky avançada de portas lógicas TTL (Transistor-Transistor Logic) de baixo consumo, oferecendo maior velocidade e menor consumo de energia em comparação à série 74 padrão.
Principais características:
- Função lógica : contém quatro portas NOR independentes de 2 entradas. Uma porta NOR emite um nível lógico ALTO (1) somente quando ambas as entradas são logicamente BAIXAS (0).
- Compatível com TTL : Projetado para interagir com outros dispositivos TTL, com níveis de tensão de entrada e saída compatíveis com os padrões TTL.
- Comutação rápida : a série 74ALS é conhecida por tempos de comutação mais rápidos, com atrasos de propagação típicos na faixa de alguns nanossegundos.
- Baixo consumo de energia : a série ALS oferece consumo de energia reduzido em comparação às famílias TTL anteriores.
- Tensão de alimentação : opera normalmente com uma fonte de alimentação de 5 V, com uma faixa recomendada de 4,75 V a 5,25 V.
Pacote DIP-14:
- O DM74ALS02N é alojado em um pacote DIP-14, que significa Dual In-line Package com 14 pinos. Este tipo de pacote é amplamente usado para montagem through-hole em PCBs.
Configuração de pinos:
- Pino 1, 2 : Entrada A, Entrada B (Porta 1)
- Pino 3 : Saída Y (Porta 1)
- Pino 4, 5 : Entrada A, Entrada B (Porta 2)
- Pino 6 : Saída Y (Porta 2)
- Pino 7 : Terra (GND)
- Pino 8, 9 : Entrada A, Entrada B (Porta 3)
- Pino 10 : Saída Y (Porta 3)
- Pino 11, 12 : Entrada A, Entrada B (Porta 4)
- Pino 13 : Saída Y (Porta 4)
- Pino 14 : Tensão de alimentação (Vcc)
Aplicações:
- Circuitos Lógicos Digitais : Implementação de lógica NOR básica em circuitos digitais.
- Sistemas de controle : usados em lógica de controle onde operações NOR são necessárias.
- Sistemas embarcados : comuns em aplicações embarcadas para tomada de decisão e controle lógico.
Características elétricas (típicas):
- Tensão de alimentação (Vcc) : 4,75 V a 5,25 V
- Tensão de entrada (VIH) : Mínimo 2 V para ALTO, Máximo 0,8 V para BAIXO
- Corrente de saída (IOL/IOH) : Até 24 mA (dissipador), -0,4 mA (fonte)
- Atraso de propagação : normalmente em torno de 6-8 ns para a série ALS
