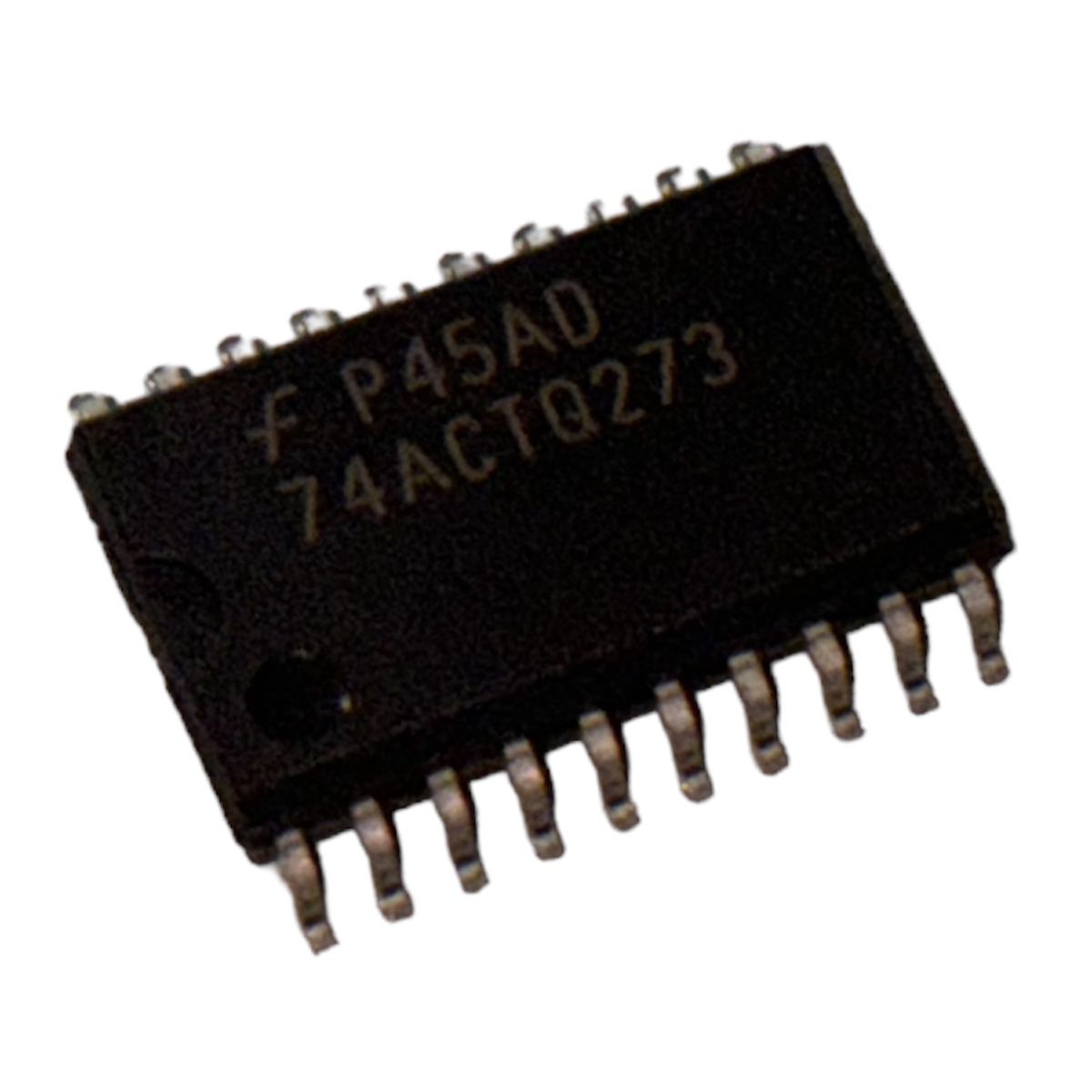

O 74ACTQ273SCX é um circuito integrado (IC) fabricado pela Fairchild Semiconductor. É um dispositivo do tipo flip-flop D octal com entradas de borda positiva e saídas de três estados. Aqui estão alguns de seus principais recursos:
Recursos do 74ACTQ273SCX:
- Tipo de circuito : Flip-Flop Octal D.
- Configuração : 8 bits, com saídas de três estados.
- Tipo de entrada : Borda positiva.
- Encapsulado : SOIC-20 (Small Outline Integrated Circuit, 20 pinos).
- Tecnologia : Tecnologia avançada CMOS (Semicondutor de Óxido Metálico Complementar) com alta velocidade e baixo consumo de energia.
- Tensão operacional : Normalmente opera a 5V.
- Corrente de entrada : Corrente de entrada baixa.
Formulários:
- Registro de armazenamento de dados.
- Sincronização de dados.
- Aplicações em sistemas digitais e microprocessadores.
Pinagem do SOIC-20:
O pacote SOIC-20 possui 20 pinos dispostos em duas fileiras de 10 pinos cada. Aqui está a pinagem típica para este dispositivo:
- Pino 1 : Q0 (saída Q do flip-flop 0)
- Pino 2 : Q1 (saída Q do flip-flop 1)
- Pino 3 : Q2 (saída Q do flip-flop 2)
- Pino 4 : Q3 (saída Q do flip-flop 3)
- Pino 5 : Q4 (saída Q do flip-flop 4)
- Pino 6 : Q5 (saída Q do flip-flop 5)
- Pino 7 : Q6 (saída Q do flip-flop 6)
- Pino 8 : Q7 (saída Q do flip-flop 7)
- Pino 9 : /OE (habilitação de saída, ativo baixo)
- Pino 10 : GND (Terra)
- Pino 11 : CP (pulso do relógio)
- Pino 12 : MR (reinicialização mestre)
- Pino 13 : D7 (entrada de dados para flip-flop 7)
- Pino 14 : D6 (entrada de dados para flip-flop 6)
- Pino 15 : D5 (Entrada de dados para flip-flop 5)
- Pino 16 : D4 (entrada de dados para flip-flop 4)
- Pino 17 : D3 (entrada de dados para flip-flop 3)
- Pino 18 : D2 (Entrada de dados para flip-flop 2)
- Pino 19 : D1 (Entrada de dados para flip-flop 1)
- Pino 20 : D0 (entrada de dados para flip-flop 0)
Para detalhes mais específicos como características elétricas e comportamento dinâmico do 74ACTQ273SCX, recomenda-se consultar a ficha técnica oficial do fabricante.
