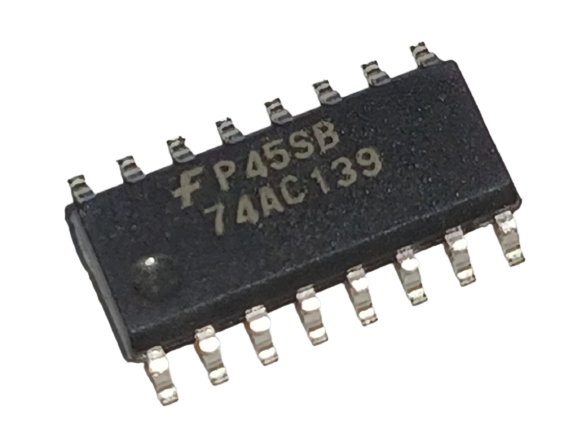

O **74AC139** é um **decodificador/demultiplexador de 2 linhas para 4 linhas** com **saídas ativas baixas** (inversoras), encapsulado em **SMD SOIC-16** e fabricado pela **Fairchild Semiconductor** (agora parte da ON Semiconductor). Ele é projetado para sistemas digitais e é amplamente utilizado em circuitos de controle e multiplexação de sinais.
### Especificações principais:
- **Tipo de dispositivo:** Decodificador de 2 para 4 (2-to-4) e **Demultiplexador**
- **Entradas:** 2 entradas de endereço (**A1, A0**) e uma entrada de habilitação (**G**) que ativa ou desativa as saídas.
- **Saídas:** 4 saídas com lógica inversora (**Q0, Q1, Q2, Q3**), sendo todas ativas baixas.
- **Tensão de operação:** 2V a 6V (tensão Vcc)
- **Família lógica:** **AC (Advanced CMOS)**, com alta velocidade e baixo consumo de energia em comparação com as tecnologias TTL tradicionais.
- **Velocidade de operação:** Até 20 MHz a 5V (dependendo da carga e da frequência).
- **Capacidade de corrente nas saídas:** Cada saída pode fornecer até 6mA a 5V.
### Características:
- **Baixo consumo de energia:** Devido à tecnologia CMOS avançada, o 74AC139 oferece um bom desempenho com um consumo de energia relativamente baixo.
- **Lógica inversora:** As saídas do decodificador são **ativas baixas**, ou seja, a saída será **baixa** (0) quando o endereço correspondente for ativado.
- **Entrada de habilitação (G):** A entrada **G** permite desabilitar as saídas. Quando **G** está alta, todas as saídas permanecem altas, independentemente das entradas A1 e A0.
- **Alta velocidade e confiabilidade:** A tecnologia AC (Advanced CMOS) proporciona um desempenho rápido e confiável para as necessidades de decodificação e multiplexação.
### Aplicações típicas:
- **Decodificadores de endereços** em sistemas digitais, para selecionar diferentes caminhos de dados.
- **Demultiplexação de sinais**, direcionando um sinal de entrada para uma das várias saídas com base em um endereço de controle.
- **Controle de display de 7 segmentos**, para converter números binários para sinais de controle de display.
- **Multiplexação em sistemas de comunicação** para direcionar dados para diferentes partes de um sistema.
Esse CI é ideal para aplicações que requerem a conversão de uma entrada binária em múltiplas saídas, comumente usado em sistemas de controle digital e conversão de sinais em dispositivos que necessitam de seleção de linhas ou portas.
