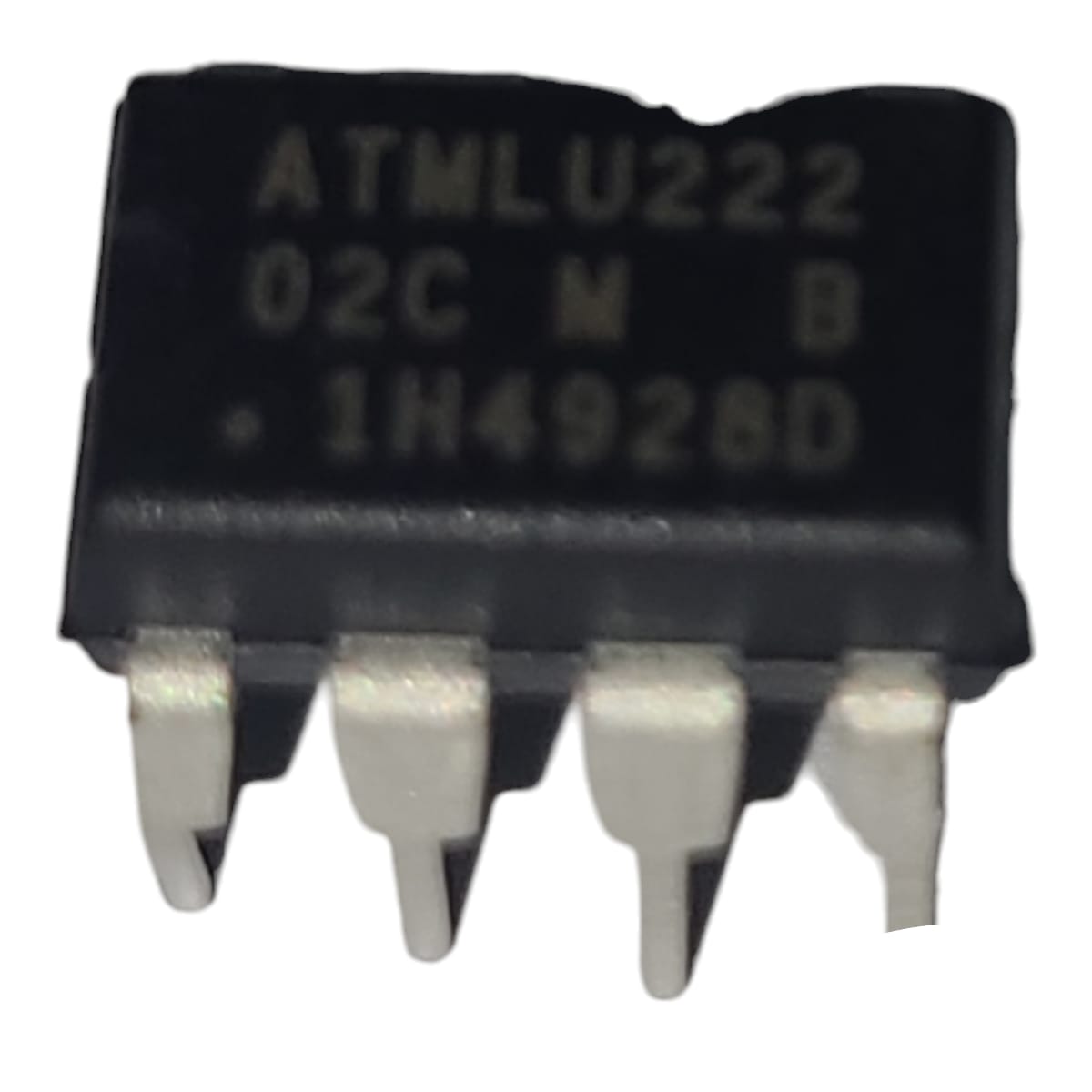

Circuito Integrado 24C02C-PUM DIP-8 (ATMLU222 02C)

O Circuito Integrado 24C02C-PUM DIP-8 é uma memória EEPROM (Electrically Erasable Programmable Read-Only Memory) de 2 Kbits fabricada pela Microchip Technology Inc. (anteriormente Atmel). Este IC é amplamente utilizado para armazenamento de dados não volátil, permitindo que dados sejam lidos e escritos eletricamente. É ideal para uma variedade de aplicações que exigem armazenamento de pequenas quantidades de dados, como configurações de dispositivos, parâmetros de calibração, e outras informações críticas.

### Características Principais:

- **Capacidade de Armazenamento**: 2 Kbits (256 x 8 bits), oferecendo 256 bytes de armazenamento.
- **Interface**: I2C (Inter-Integrated Circuit), que permite comunicação simples e eficiente com microcontroladores e outros dispositivos.
- **Encapsulamento**: DIP-8 (Dual In-line Package com 8 pinos), facilitando a montagem em placas de circuito impresso (PCBs).
- **Tensão de Operação**: Suporta uma faixa de tensão de 1.7V a 5.5V, tornando-o adequado para uma ampla gama de aplicações.
- **Tempo de Ciclo de Escrita**: 5 ms típicos, garantindo operações de escrita rápidas.
- **Durabilidade**: Suporta até 1 milhão de ciclos de escrita/apagamento e possui retenção de dados por mais de 100 anos.

### Benefícios:

1. **Facilidade de Integração**: O encapsulamento DIP-8 e a interface I2C tornam a integração em sistemas existentes simples e direta.
2. **Alta Confiabilidade**: Oferece alta durabilidade e retenção de dados a longo prazo, ideal para aplicações críticas.
3. **Baixo Consumo de Energia**: Ideal para dispositivos alimentados por bateria devido ao seu baixo consumo de energia.
4. **Flexibilidade**: Pode ser utilizado para armazenar diversos tipos de dados, desde configurações de sistema até logs de eventos.

### Aplicações Típicas:

- **Armazenamento de Configurações**: Guardar parâmetros de configuração em sistemas embarcados.
- **Dispositivos de Consumo**: Utilizado em eletrodomésticos, brinquedos eletrônicos e equipamentos de áudio.
- **Automotivo**: Armazenamento de dados em sistemas de controle automotivo.
- **Sistemas de Segurança**: Guardar informações de autenticação e logs de eventos.

### Descrição Física e Pinagem:

- **Encapsulamento DIP-8**:
  - **Dimensões**: Standard DIP-8, facilmente inserível em soquetes ou PCBs.
  - **Pinos**: 8 pinos dispostos em duas fileiras paralelas.

### Pinagem:

1. **Pino 1 (A0)**: Endereço de hardware 0
2. **Pino 2 (A1)**: Endereço de hardware 1
3. **Pino 3 (A2)**: Endereço de hardware 2
4. **Pino 4 (GND)**: Terra
5. **Pino 5 (SDA)**: Linha de dados do barramento I2C
6. **Pino 6 (SCL)**: Linha de clock do barramento I2C
7. **Pino 7 (WP)**: Proteção contra escrita
8. **Pino 8 (Vcc)**: Alimentação

### Considerações de Uso:

- **Endereçamento I2C**: Os pinos de endereço (A0, A1, A2) permitem a configuração de até 8 endereços diferentes, possibilitando o uso de múltiplos dispositivos no mesmo barramento I2C.
- **Proteção contra Escrita**: O pino WP (Write Protect) pode ser utilizado para proteger os dados contra gravações acidentais.
- **Tensão de Alimentação**: Certifique-se de que a tensão de alimentação esteja dentro da faixa suportada (1.7V a 5.5V) para evitar danos ao IC.

### Exemplo de Aplicação:

Em um sistema embarcado, o 24C02C-PUM pode ser utilizado para armazenar configurações de usuário e dados de calibração. Utilizando a interface I2C, um microcontrolador pode facilmente ler e escrever dados na EEPROM, garantindo que as configurações sejam preservadas mesmo após desligar o dispositivo.

O Circuito Integrado 24C02C-PUM DIP-8 é uma solução eficiente e confiável para armazenamento de dados não volátil, ideal para uma ampla gama de aplicações devido à sua flexibilidade, alta confiabilidade e fácil integração.
