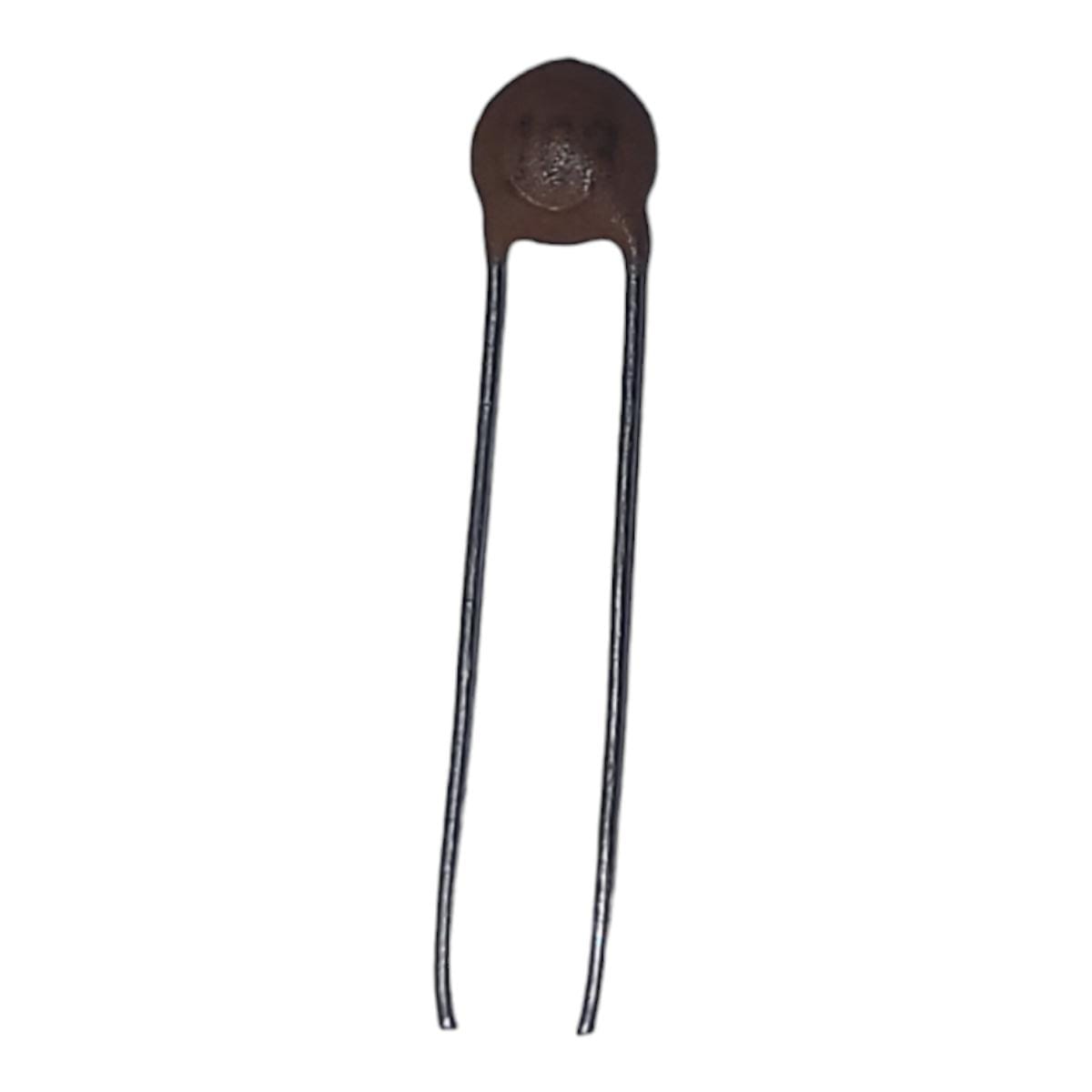

O capacitor cerâmico de disco com especificações 10K/50V Y5V 20% P:2,54MM é um componente passivo amplamente utilizado em circuitos eletrônicos para armazenamento de carga, filtragem, desacoplamento e outras funções. Vamos detalhar suas características e aplicações:
### Características Principais:
- **Capacitância Nominal**: 10 nF (10.000 pF).
- **Tensão de Operação**: 50V.
- **Tolerância**: ±20%.
- **Tipo de Dielétrico**: Y5V.
- **Temperatura de Operação**: -30°C a +85°C.
- **Passo (P)**: 2,54 mm (distância entre os terminais).
### Descrição do Dielétrico Y5V:
- **Dielétrico Y5V**: É um tipo de material cerâmico usado em capacitores que permite altas capacitâncias em volumes relativamente pequenos. No entanto, possui uma estabilidade menor de capacitância em relação à temperatura e à tensão aplicada, comparado a outros dielétricos como X7R ou NP0/C0G.
- **Variação de Capacitância**: A capacitância pode variar significativamente com a temperatura e a tensão aplicada, o que deve ser considerado em aplicações críticas.
### Aplicações:
- **Filtragem**: Utilizado para suavizar sinais de alimentação e reduzir ruído em circuitos eletrônicos.
- **Desacoplamento**: Usado em conjunto com capacitores eletrolíticos para desacoplar fontes de alimentação em circuitos digitais e analógicos.
- **Armazenamento de Energia**: Em circuitos temporizadores e osciladores para armazenar e liberar energia rapidamente.
- **Acoplamento de Sinais**: Em circuitos de áudio e RF para passar sinais AC enquanto bloqueia componentes DC.
- **Circuitos de Resolução de Picos**: Para absorver picos de alta frequência e proteger componentes sensíveis.
### Vantagens:
- **Tamanho Compacto**: Capacitores cerâmicos de disco são pequenos e adequados para montagem em espaços restritos.
- **Custo Efetivo**: Geralmente mais baratos comparados a outros tipos de capacitores de capacitância similar.
- **Facilidade de Montagem**: Passo de 2,54 mm é compatível com perfurações padrão em placas de circuito impresso (PCBs).
### Desvantagens:
- **Estabilidade**: Menor estabilidade de capacitância em comparação com capacitores de dielétricos de maior qualidade como NP0 ou X7R.
- **Tolerância**: Tolerância de ±20% é relativamente alta, o que pode não ser adequado para aplicações que requerem precisão.
### Notas Adicionais:
- **Cuidados com a Soldagem**: Durante o processo de soldagem, é importante evitar temperaturas excessivas que possam danificar o capacitor.
- **Variação com Temperatura**: A capacitância pode variar significativamente com a temperatura, especialmente em temperaturas extremas, o que deve ser considerado no design do circuito.
Para obter o datasheet específico e informações adicionais, recomenda-se consultar a documentação fornecida pelo fabricante.
Se precisar de mais informações detalhadas ou especificações adicionais sobre este capacitor cerâmico de disco, sinta-se à vontade para perguntar!
